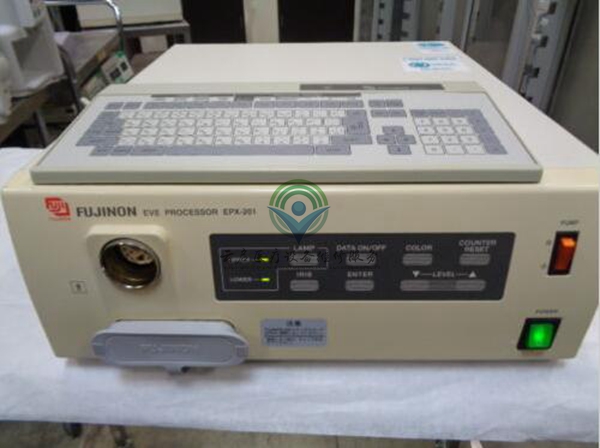

FUJINON EVE W-88A电子内镜图像处理主机是一款光源和图像处理合为一体的主机，内部结构简单，只有一块电源和一块主板组成。电源板：连接器CN901输出12V供给卤素灯和CN903输出12V供给主板后端电路以及CN907输出-5V、6V提供主板前端电路；主板：一为软镜提供CCD所需的驱动信号及电压，二对软镜输出的摄像信号（CCD输出信号）进行滤波、放大处理，并转换成数字信号，进行DSP处理，再转换成模拟信号，输出C-V、S-V、RGB视频信号。
故障现象：无摄物图像，只看见一个圆圈，更换软镜也一样。
分析维修：首先打开机盖,检测主板的两组供电源，输入电压均正常。再用示波器检测主板的软镜的输出连接器，只有一个4.8V的输出电压，其余的V1、V2、V3、V4、H1、H2及VL（-10V）、VH（15V）均没有信号或电压输出。而这些电信号都是由芯片IC43—MN3113F输出的。MN3113F是松下的一款CCD驱动信号及电压产生的芯片
根据MN3113F芯片的脚定义，用示波器检测其8脚VCC1和20脚VCC2均有5V电压输入，再测量其各输入信号端均有信号，而输出脚却没有输出信号，40脚-10V及16脚下5V亦无输出。关电检查MN3113F芯片的外围元器件也没有损坏的。有输入信、电压，外围元器件也是好的，基本可以判断MN3113F芯片坏。定购此芯片，更换，各输出信号及电压正常。接软镜图像输出正常
总结：平时维修时应注意方法，对于复杂的电路板，先从电源入手，检测输入输出电源电压是否正常，再到负载重的电路或芯片。
