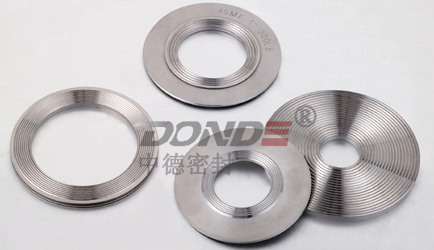

 金属齿形垫片
产品型号: ZD-G1900

金属齿形垫片
金属齿形垫片一种实体金属垫片,一般先用精密的车床或专用铣床在金属平垫片的二面加工成同心的90度夹角形成波形的锯齿形沟槽,由于与其它密封面的接触是多个同心圆的线接触,因此具有迷宫密封作用,根据不同的介质和工况条件,可选择不同的金属材料。多数情况下齿形垫片可以用和其它非金属材料组合使用以达到更好的密封效果。可参考金属齿形组合垫片。如果不带覆盖密封层直接使用,也能达到良好的密封效果,但在高压场合中容易对法兰的表面造成损坏。所以一般要求密封面的粗糙程度在Ra1.6um以上。
特殊工况应用如极高温,强腐蚀等需特殊材质金属齿形垫片我们也可生产如下一些特材可要求:
不锈钢304L,321,316TI,309,347,410,双相钢(2205,31803),蒙乃尔MONEL(400),铟科镍INCONEL(600,625),INCOLOY(800,825),哈氏合金HASTELLO(B2,C276),钛(T2)等特殊不锈钢或合金材料。

金属齿形垫片性能特点:
1.较低的预紧力,即使在压力较高的环境下也有良好的密封效果,尤其适合于高温、高压,工况条件交变的场合是传统金属缠绕垫片和金属包覆垫片的理想替代品。
2纯金属齿形垫片对法兰面容易损伤,因此更换垫片时需对法兰密封面进行加工。
3.可与石墨,四氟等非金属材料组合使用以达到更好的使用效果。
齿形垫应用范围:
齿形垫片主要应用于石油、化工、冶金、电力、船舶、机械等行业的中、高压力和高温的压力容器,热交换器、冷凝器和管道法兰的连接处密封。

齿形垫片结构形式及代号和使用法兰类别:
基本型式 代号适用的法兰密封面基本型ZD-1900榫槽面、凹凸面、平面和凹槽面带外环(固定)ZD-1901平面或凸面带外环(活动)ZD-1902平面或凸面带耳环ZD-1903平面或凸面

下表用于对常用齿形垫片金属骨架的材质选择:

材料名称缩写标记硬度(HB)极限温度(°C)碳钢(Carbon steel)CRS120-40~+540304不锈钢304130~180-195~+760304L不锈钢304L130~180-195~+760316L不锈钢316L130~180-100~+760317L不锈钢317L -100~+760321不锈钢321130~190-195~+760347不锈钢321 -185~+76020CB-3(ALLOY 20)A-20-185~+1090HASTELLOY-B2HAST B215-185~+1090HASTELLOY-C276HAST C-185~+1090INCOLOY-800IN 800 -100~+870INCOLOY-825IN 825 -100~+870INCONEL-600INC 600150-100~+1090INCONEL-625INC 625 -100~+1090INCONEL-X750INX -100~+1090MONEL-400MON150-130~+820NICKEL-200(镍)NI-195~+760TITANIUM(钛)TI215-195~+1090
齿形垫片的尺寸极限偏差:

齿形密封体内径D1齿形密封体内外径D2外环外径D3厚度T+1.000-0.75-1.00+0.250
齿形垫片主要性能参数:

垫片系数 m=4.25垫片使用压力≤25MPa垫片使用温度-196℃-650℃(氧化性介质中不高于600℃)垫片最小预紧比压y=70MPa
齿形垫片技术标准:
1.金属齿形组合垫片的国外标准有:ASME B 16.5, BS1560, ASME B 16.47, BS EN1092, DIN2697, JIS 和NF.
2.国内标准有JB/T 88-1994 管路法兰用金属齿形垫片 机械部标准
HB 6474-1990|齿形垫圈  航空航天部标准
HG20611-2009 钢制管法兰用齿形组合垫片 化工部欧洲体系
HG20632-2009 钢制管法兰用齿形组合垫片 化工部美洲体系
