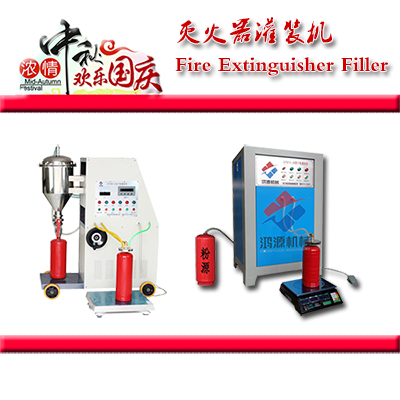

灭火器灌装机装置，包括台体和储料箱，台体的部设置有储料箱，储料箱的截面为梯形，且储料箱的端开设有进料口，储料箱的两侧均固定设有连接板，且连接板与台体的端固定连接。本发明通过PLC控制箱，配合红外线发生器和红外线接收器，可以控制传动组件的运作，通过一固定盘，配合限位组件，可以固定不同直径的灭火器罐，通过传动组件，可以控制出料组件的开合，进而对灭火器罐进行灌装，随着灭火器的灌装，灭火器的重量增加，灭火器下移，灭火器灌装一定的干粉后下移至红外线发生器发出的信号被红外线接收器接收，此时传动组件控制出料组件闭合，灭火器灌装完毕。
输送线上拧紧压把阀门机：拧紧压把阀门机由瓶体上下板、压紧瓶体上下推板、压把激光开关、花键轴，花键轴上下气缸、拧阀扳手、拧阀扳手旋转伺服电机和阻挡器组成，拧紧压把阀门工位前装设有进瓶阻挡器，保证在输送线运动的情况下每次只放一个瓶体进入拧紧压把阀门工位，瓶体上下板和压紧瓶体上下推板分别位于输送线两侧，拧阀扳手安装在输送线上部，当瓶体进入到拧紧压把阀门工位中心时，压紧瓶体上下推板压紧瓶体到上下板上并，拧阀扳手带动压把激光开关旋转，感应压把后定量旋转到设定角度拧阀扳手叉对准压把阀门扳手位后停止，气缸带动花键轴下降使拧阀扳手套在压把阀门扳手位上，伺服电机带动拧阀扳手旋转，当达到设定拧紧压把阀门扭矩时停止，拧阀门扳手上升，上下推板放开瓶体，同时阻挡器打开再放入一个瓶体进入拧紧压把阀门机。
输送线上充氮气机：充氮气机由瓶体转动辊、压紧瓶体从动辊、压紧瓶体下推板、充氮气嘴、开压把阀门气缸、压把激光开关和阻挡器等组成，充氮气机工位前装设有进瓶阻挡器，保证在输送线运动的情况下每次只放一个瓶体进入充氮气工位，瓶体转动辊由伺服电机驱动，瓶体转动辊和压紧瓶体从动辊分别位于输送线两侧，压紧瓶体下推板安装在压紧瓶体从动辊下方，当瓶体进入到充氮气机工位中心时，压紧瓶体从动辊压紧瓶体到转动辊上，转动辊带动瓶体旋转，当阀门压把扳手感应激光开关时，瓶体定量旋转到设定角度使阀门嘴对准充氮气嘴后停止，压紧瓶体下推板推出压紧瓶体并，充氮气嘴前进套入阀门嘴，开启氮气开关、开启压把阀门气缸压下阀门压把进行氮气充装，当瓶体内氮气压力到达设定压力关闭压把阀门气缸开关、氮气开关、充氮气嘴后退后放开瓶体，同时阻挡器打开再放入一个瓶体进入充氮气机。
输送线上倒瓶机:倒瓶机由倒瓶架、进瓶推板、出瓶推板和阻挡器等组成，倒瓶机工位前装设有进瓶阻挡器，保证在输送线运动的情况下每次只放一个瓶体进入倒瓶机工位，当瓶体进入到进瓶推板中心时，进瓶推板把瓶体推入到倒瓶架上,倒瓶架翻转放倒瓶体,出瓶推板将瓶体推出倒瓶架并推上验漏水槽进瓶位,出瓶推板回程,倒瓶架立正等待下一次动作。
试漏水槽：试漏水槽为两.中间低的形状，试漏工艺要求瓶体要在水槽中濅泡2分钟以上，因此水槽中间低段长度应大于5米，水槽上装有送瓶链条、压瓶板、冲洗瓶体水泵和喷管、观测位、观测灯和上阀门铅封位。送瓶链条运转方式为步进。
灭火器灌装机装置，通过控制箱，配合红外线发生器和红外线接收器，可以控制传动组件的运作，通过一固定盘，配合限位组件，可以固定不同直径的灭火器罐，通过传动组件，可以控制出料组件的开合，进而对灭火器罐进行灌装，随着灭火器的灌装，灭火器的重量增加，灭火器下移，灭火器灌装一定的干粉后下移至红外线发生器发出的信号被红外线接收器接收，此时传动组件控制出料组件闭合，灭火器灌装完毕，通过该装置，提了灭火器灌装的精确度，无需人员不断的调整，提了实用性。
