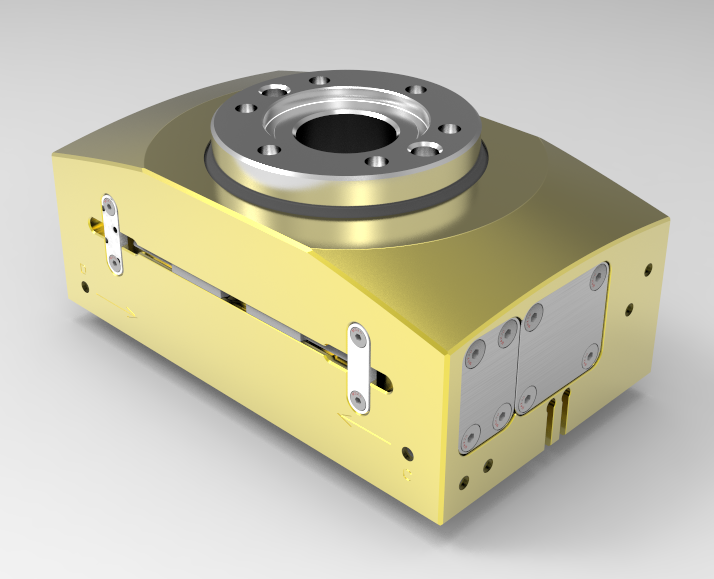

产品优势
1.采购P4级高精度球轴承,旋转平面精度高；
2.采用强大夹紧结构,夹紧力大,刚性强,耐重切削；
3.可以精确地旋转0°和90°,重复定位精度高；
4.采用进口液压缓冲器,缓冲性能优异,重载产品旋转平衡;
5.安装调试方便,于机床及四轴的兼容性好,无需考虑机床系统;
6.与数控回转工作台搭配使用实现产品的五面及斜面加工。
技术参数
规格
单位
HRT2290C
HRT3290
气缸直径
mm
Φ22
Φ32
工作台直径
Φ80h7
Φ120h7
嵌合部孔径
Φ49H7
Φ80H7
贯通孔径
Φ30
Φ45
动作方式
-
双作用
回转角度
deg.
0/90
操作压力
Mpa
0.6
使用压力范围
0.4～0.8
接管口径
M5*0.8
连接气管直径
6
缓冲装置
油压缓冲器(内置)
感应装置
附磁石装置
一次回转时间（可调）
s
0.5～1.5
重量
kg
3.4
9.7
IP等级
67
使用流体
经过滤的空气(不给油)
回转精度
sec.
30
转盘平面度(含动态)
0.02
最大容许切削推力
水平
N
5000
8000
轴向 FxL
N.m
160
240
径向 FxL
40
100
最大载荷重量
200
300
垂直
重复定位精度
0°
90°
