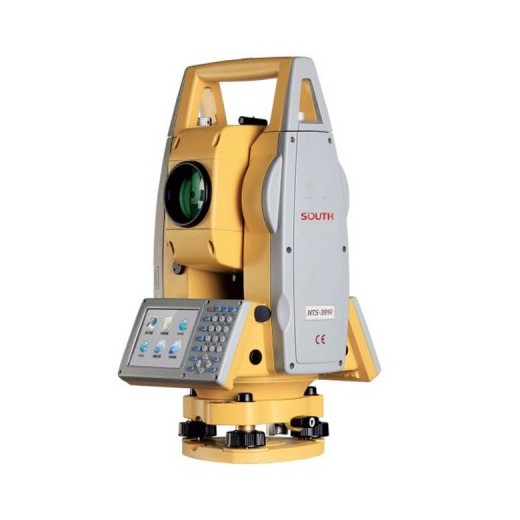

南方NTS-391R10
红色可见激光：载波 0.650 – 0.690 μm
测量系统 基础频率150MHZ
EDM 类型 同轴
显示 0.1mm
激光光斑无合作模式 约7 ㎜×14㎜ / 20m
有合作模式 约10 ㎜×20㎜ / 50m
气象修正 输入参数自动改正／传感器自动改正
大气折光和地球曲率改正 输入参数自动改正
棱镜常数修正 输入参数自动改正
距离单位 米／英尺/英尺-英寸可选
数字显示：99999999.9999 m /0.1 mm
测距方式 测距标准差 测量时间
棱镜精测 ±(1＋1×6 10.D)ｍｍ ＜0.5s
棱镜连续 ±(5＋2×6 10.D)ｍｍ ＜0.1s
反射片 ±(1＋1×6 10.D)ｍｍ ＜0.5s
无合作模式(目标为柯达灰卡白色面，90%反射率)
测距方式 标准测量 测距标准差 测量时间
无合作精测 <500m ±(3＋2×6 10.D)ｍｍ一般为0.3-3 秒
无合作精测 >500m ±(5＋2×6 10.D)ｍｍ 一般为0.3-3 秒
无合作连续 <500m ±(10＋2×6 10.D)ｍｍ一般为0.3-3 秒
无合作连续 >500m ±(10＋2×6 10.D)ｍｍ一般为0.3-3 秒
测 程
以下仅针对NTS-391R10
有合作模式
大气条件 标准棱镜 反射片(60*60)mm
阴天无雾无大气抖动，能见度约40 公里 棱镜3500m 反射片300m
无合作模式
大气条件 无反射器（白色）
阴天无雾无大气抖动，能见度约40 公里 无棱镜1000m 灰色500m
其他参数
NTS-391R10
角度测量
测角方式
码盘直径 79mm
显示读数 0.1″/ 1″可选
准确度 1″
探测方式 水平盘：四路探测 垂直盘：四路探测
望远镜
成像 正像
物镜有效孔径 48ｍｍ
放大倍率 ３０×
视场角 １°３０′
对焦距离 1.2ｍ
自动补偿器：系统 双轴光电式
工作范围 ±4′
分辨率 1″
水准器
管水准器 30″／2ｍｍ
圆水准器 8′／2ｍｍ
激光对中器（仅对带激光对中器的仪器）
准确度 1.5mm (1.5m 处)
激光点光斑直径 3mm (1.5m处)
波长 630nm—670nm
出光功率 ≤0.4mW
显示部分
类型 640X 480 像素、高清高亮彩屏
数据传输
接口 RS-232、Min USB 、USB OTG、SD CARD
机载电池：锂电池
电压 直流7.2Ｖ
容量 3100mAh
连续工作时间 6h
使用环境温度 －20℃～＋50℃
尺寸及重量
外形尺寸 196ｍｍ×192ｍｍ×360ｍｍ
重量 6.2 ㎏
