YZP-1岩石自由膨胀率试验仪 岩石侧向约束膨胀试验仪 岩石自由膨胀率仪
一、产品简介：

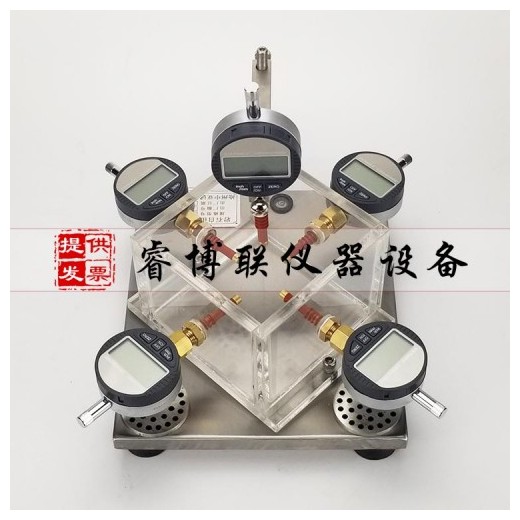

岩石自由膨胀率试验仪是岩石试件在浸水后产生的径向和轴向变形分别与试件直径和高度之比，以百分数表示。该试验仪器为千分表数字直读式结构，适用于各类岩石膨胀性试验中的侧向约束情况下，轴向位移变化的试验，配有透水板，千分表等试验装置。
二、技术参数：
1、千分表量程：1mm
2、精度：0.001mm
3、玻璃槽长*宽：95*95mm
4、玻璃槽高度：85mm
5、透水板：φ50mm/50*50mm
6、设计试块尺寸：φ50*20mm/50*50mm
7、主机外形尺寸：300mm×200mm×295mm
计算
按下列公式分别计算岩石自由膨胀率、侧向约束膨胀率、膨胀压力
VH=△H/H *100
VD=△D/D *100
VHP=△H1/H *100
PS=F/A
式中：
VH——岩石轴向自由膨胀率（%）
VD——岩石径向自由膨胀率（%）
VHP——岩石侧向约束膨胀率（%）
Ps——岩石膨胀压力（MPa）
△H——试件轴向变形值（mm）
H——试件高度mm
△D ——试件径向平均变形值（mm）
D——试件直径或边长（mm）
△H1——有侧向约束试件的轴向变形值（mm）
F——轴向荷载（N）
A——试件截面积（mm2）
岩石轴向自由膨胀率、径向自由膨胀率、侧向约束膨胀率试验结果准确至0.1%,
岩石膨胀压力试验结果准确至0.001MPa.
