避难硐室压风系统不锈钢过滤器 压风管道过滤器
1. 设备说明
（1）本公司生产的压缩空气过滤器，滤芯/采用德国HV公司的进口滤材，按过滤精度的不同有T系列 A系列H系列等3个等级。
（2）压缩空气进入过滤器内，通过拦截、惯性、扩散、重力等作用，有效地去除压缩空气中含有的水份、尘粒、油雾等杂质，从而使压缩空气洁净干燥，使气动设备可靠性提高，产品质量提升。杭州佳洁公司的滤芯本身用多层次的滤床构造，其容尘量极大，有效性高，使用寿命长，是国内压缩空气净化设备领域一致认同的。本公司设计的过滤器，结构简单，拆装滤芯方便，使用性能保证。
2. 技术参数
（1）选用的空气过滤器，流量符合每人每分钟0.3m3的压风供气要求
（2）选用的气体减压器，满足每人每分钟0.3m3的流量要求，可调压力0.1-0.3MPa
（3）选用的消音器，可将压风噪音将至70dB一下
（4）压风管道管径，满足供气量要求
（5）整体通过0.9MPa的氮气试压，符合气密性试验要求，采用1.75MPa水压试验，符合整体管路的强度要求

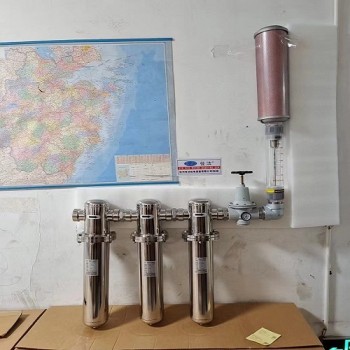

3. 设备清单
（1）三级过滤器：1套
（T系列 A系列 H系列）
（2）调压阀：1只
（3）消音器：1只
（4）流量计：1只
（可选配，满足每人每分钟0.3m3的流量量程要求）
（5）管接件：1套
二 安装与配置
1. 安装时，必须按照过滤器上的空气进出口标签连接好管道。否则将进出口反装会严重影响过滤效果。为了便于使用和更换维修,过滤器应按下图所示的标准管线进行安装。
2. 避难硐室压风过滤器的配置可参考下图所示的型式进行。
