涤锦复合纤维溶胀剂
HOLPOSON® Swell-Up
Swell-Up 是属于高分子复合纤维溶胀裂离技术范畴，既称为PA6纤维的高密度化技术，经过处理后纤维/的空间体积得到很大程度的膨胀，此技术大幅提升了面料/空间体积及面料的独特性能，如空间比表面积增大，溶胀裂离后化学吸附性能增强，物理吸附性等方面均得到大幅改善。为某些特种行业提供原材料与技术方案。
复合丝超高密度化的原理：利用聚酯纤维和聚酰胺6纤维不同的条件下溶胀胀长差使两个组分分离，达到产生超细的纤度。聚酰胺6在ph5.0~6.0之间溶胀大，而涤纶在酸性范围内不变，进而利用同一条件下溶胀率而不同，溶胀裂离利用化学反应使聚酰胺6产生较大的溶胀率同时发生纤维卷曲继而达到涤纶、锦纶二者组分界面分离
一、物化性能
外 观 ：无色至微蓝光液体
成 分 ：以活性物为基础的复配物
气 味 ：有刺鼻性气味
溶解性： 分散于水
离子性： 非离子
pH 值： 6.0（弱酸性）
毒性：符合OEKO-TEX 100
安全性：对皮肤无刺激性，若其稀释液沾到皮肤、溅到眼睛里立即用清水冲洗干净
二、使用方法
1.溢流机工艺为例
工作液升温到70℃后加入Swell-Up 70-80g/L，102-105℃保温30-50min.
2.稀释方法
先取规定量Swell-Up 使用三倍的水，在60~70度时逐渐加入Swell-Up，后调整至所需，搅拌均匀，形成超细乳液，再加入缸内。

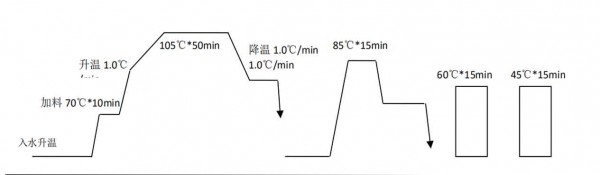

3.溶胀纤维工艺
工艺处方 Swell-Up 70-80g/L
工艺条件 102-105℃*30~50分钟
4.工艺流程
涤锦复合丝溶胀裂离全过程工艺流程：入布→去油→碱碱量→中和水洗→溶胀→异味去除处理→热水洗→脱水→拉幅定型→光胚
产品性能
1.本产品为特殊溶胀技术；
2.改善复合丝/空间构象及PA6大分子结构，增加结晶区、无定型区；
3.能有效溶胀裂离’橘瓣’型涤锦复合丝为主的针织物、机织物等织物；
4.溶胀裂离后织物大大增加纤维的比表面积，经过处理后各项物理吸附
及化学吸附、光学性能得到大幅提升；
5. 应用方法为创新型技术，可做PA6纤维结构溶胀改变面料风格等.
注意事项
1.特别提示：本产品不能超过05度使用，否则会引起尼龙纤维强力急剧下降。
2.溶胀裂离必须在碱碱量后进行，且织物必须中和为中性。
3.避免阳光直射，室内通风处
4.本资料内容是通过严格的/实验所得数据，在实际使用时请先进行预备实验
5.关于使用须知，请参照本产品的MSDS
贮 存
HOLPOSON® Swell-Up 包装：100KG 塑料桶，贮存期为 12个月。 室内存放，避免高温、严寒。
