GBT43815-L17电工套管量规 实壁套管量规 波纹套管弯曲后zui小内径量规 导管量规
电工套管量规（单个量规识别指导）
电工套管量规又称：电工导管量规、绝缘电工套管量规、实壁套管量规、波纹套管量规
材料：钢
精度：0.01
本套量规是指：GB/T 43815《建筑用硬聚氯乙烯（PVC-U）绝缘电工套管及配件》中所涉及到测量管材相关尺寸的所有量规。
本套量规适用于以塑料绝缘材料制成的，用于建筑物或构筑物内保护并保障电线或电缆布线的园形电工套管。
其中包括：
《GB/T 43815-2024 电工套管》图片D.3，波纹套管弯曲后zui小内径量规
《GB/T 43815-2024 电工套管》图片E.1，实壁套管弯曲后zui小内径量规
《GB/T 43815-2024 电工套管》图片F.3，实壁套管内径量规
共计十七件。
其中：
1、图片D.3中，波纹套管弯曲后zui小内径量规包括七件，
制造公差：+0.05mm
外形尺寸：8.6、11.3、14.6、19.4、25.0、31.7、41.0
尺寸分别为：
量规规格：16、20、25、32、40、50、63
量规直径：8.6、11.3、14.6、19.4、25.0、31.7、41.0

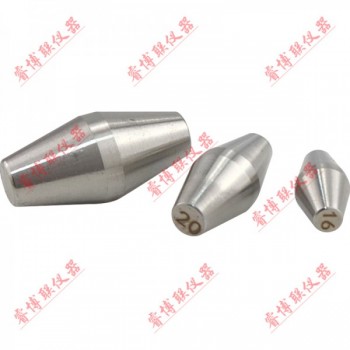

2、图片E.1中，实壁套管弯曲后zui小内径量规包括三件，
制造公差：+0.05mm
外形尺寸：10.2、13.1、16.8
尺寸分别为：
量规规格：16、20、25
量规直径：10.2、13.1、16.8
3、图片F.3中，实壁套管内径量规包括七件，
制造公差：－0.01mm
外形尺寸：11.9、15.5、20.3、26.3、34.1、42.8、55.2
尺寸分别为：
量规规格：16、20、25、32、40、50、63
量规直径：11.9、15.5、20.3、26.3、34.1、42.8、55.2
