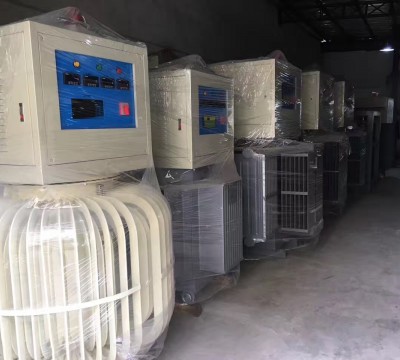

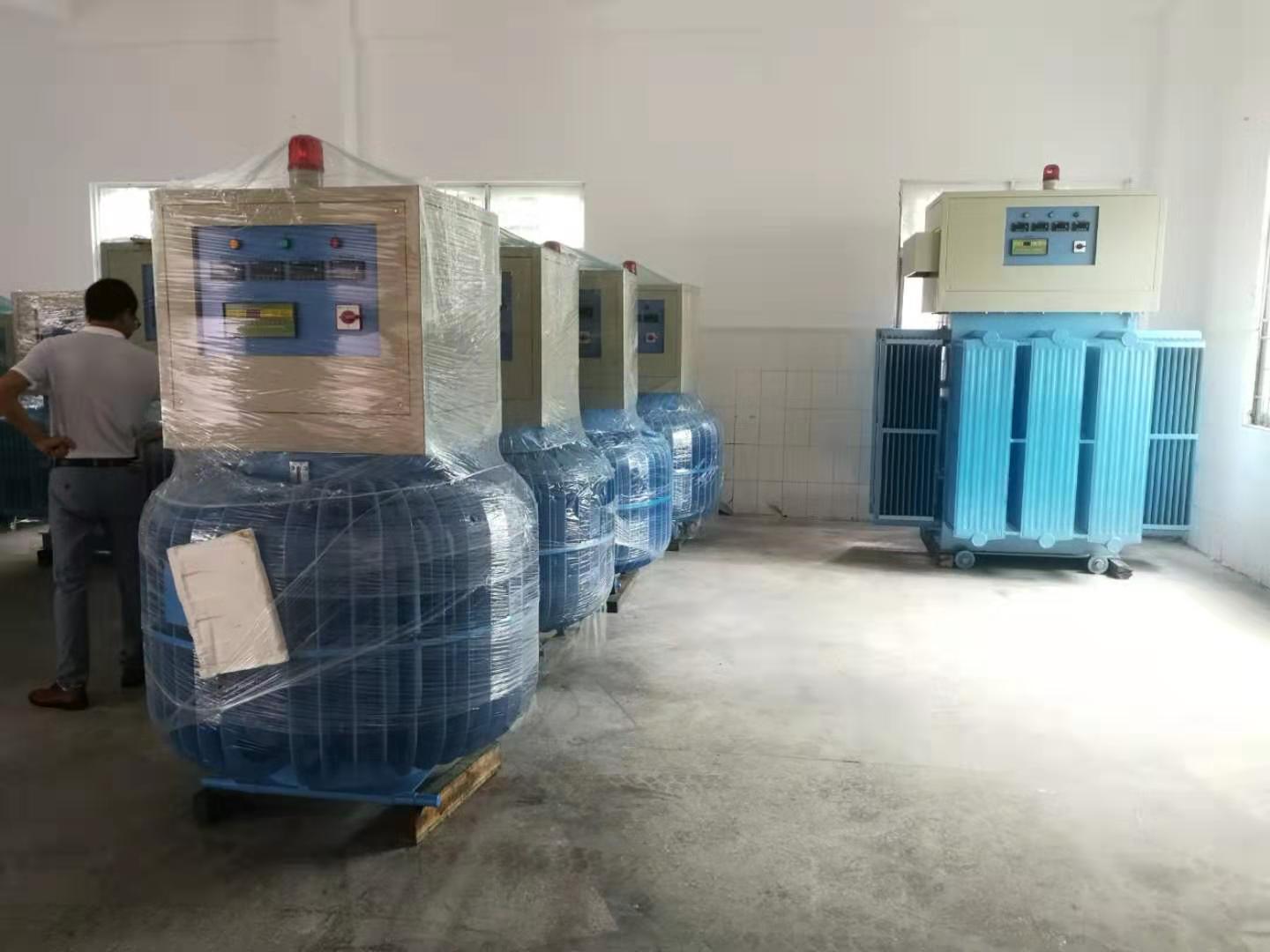

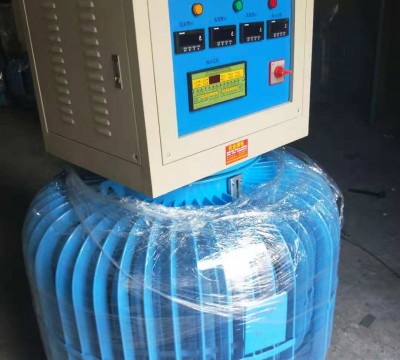

油浸式稳压器由调压变压器TS（包括油箱、定子、转子顶盖、传动控制电机M、手轮机构及控制线路板调压控制二次线路元件）等组成。通过电传电动机或手轮机构及齿轮耦合来实现转动调压，转动范围在180º内，并在油箱上端设有电器限位及机械限位，电器限位由行程开关来切断电动机电源，机械限位由保护螺栓来阻断其转动极限。定子绕组及转子绕组通过底坐架固定，放入油箱中，箱内装有10#变压器油，在负载产生热量时，通过油浸冷却方式，经散热管散热。具有错相、缺相、超压、过流保护；主回路无触点调节、无机械磨损、无火花产生、无干扰影响、故障率低等特点；而且耐强冲击、瞬间超载能力非常强、使用寿命长、无需维护等优点。
内部铁心采用高磁束硅钢片、绕组采用耐高温铜线，外部用斜槽新工艺，波形好，具有两种调压速度，可平滑、无级地调节负载电压，是电机、变压器和其他电器最理想的可调电源。可达到IEC标准对电器试验电源的要求。
内部绝缘材料采用耐高温绝缘材料，绝缘等级高、安全性能强。
内部主轴材料采用不导磁不锈钢材料，避免引起主轴涡流损耗，降低磁滞损耗，并增加使用年限。
特色亮点
1、采用斜槽工艺，提高输出电压调节的平滑性；
2、采用双速电动机，以满足用户电机试验对调压速度的要求；
3、能在带负荷情况下，无级、平滑、连续地调节输出电压；
4、无触点调节，使用寿命长
5、短时过载能力能满足电机试验的要求；
6、损耗低，温升低；
7、运行可靠，使用、维护方便
适用场合
广泛适用于机械制造、化工、纺织、通讯、军工等行业电机电器试验、电炉控温、整流设备配套、发电机励磁等。
技术参数：
容量范围：80~1600KVA
输入电压：380V
输出电压：0-1000V（可根据客户需求而定）
相 数：三相
调压模式：电动
频 率：50/60HZ
冷却方式：油浸自冷
效 率：＞98%
抗电强度：2500V/60S
环境温度：-10℃~+45℃
温 升：≤65℃
噪 声：＜65dB
