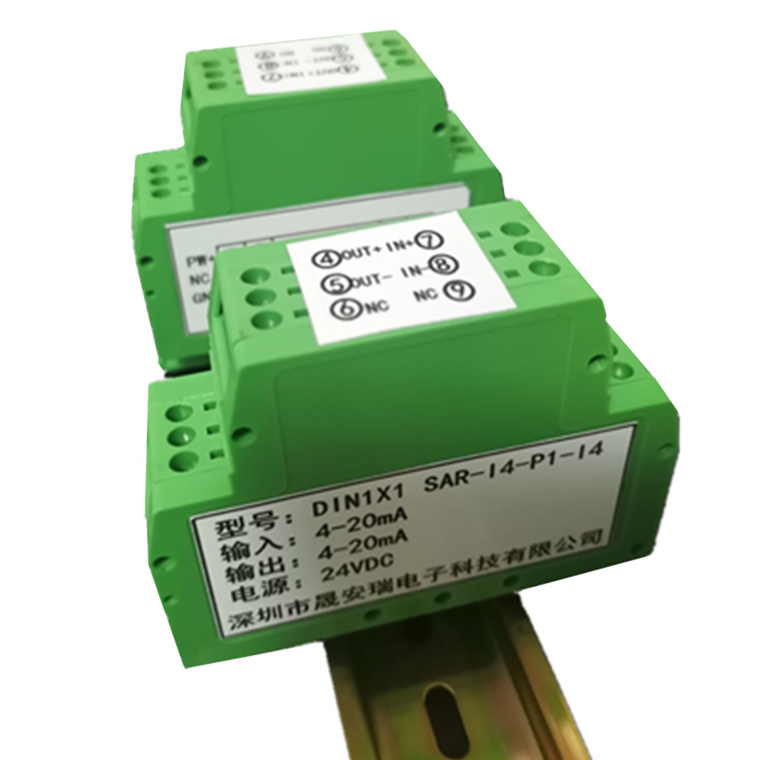

4-20MA转0-10V隔离转换器、芯片模块

采购类型:
  • 价格要求: 15.00
  • 采购数量:45000
  • 包装要求:DIN35/SIP12脚
  • 采购情况:长期有效
  • 产品尺寸:79x69.5x25mm
  • 隔离电压:3000VDC
  • 质保:2年
  • 所在地:广东深圳市
  • 发布日期:2023-02-03 10:39
  • 信息有效期: 长期有效
我还想采购
更多
采购商信息
  • 会员类型:企业会员
采购信息描述
  • 所在地:广东深圳市
  • 有效期至:长期有效
  • 浏览次数:455

主要特性:

精度等级:0.1级、0.2级、0.5级。产品出厂前已检验校正,用户可以直接使用

**电源:5V/12V/15V/24VDC(范围±10%

国际标准信号输入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA

输出标准信号:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等,具有高负载能力

全量程范围内极高的线性度(非线性度<0.2%

标准DIN35 导轨式安装

具有较强的抗电磁干扰和高频信号干扰能力

应用:

模拟信号数据隔离、采集和变换                     隔离4-20mA0-20mA信号传输

工业**信号隔离及变换                           信号长线无失真传输

仪器仪表信号收发                                 电力监控、医疗设备隔离

变频器信号隔离采集                               PLC/FA 电机信号隔离控制

非电量信号变送

产品选型表:

DIN1x1 SAR - U(I)- P- U/I□

输入信号

供电电源

输出信号

代码

电压

代码

电流

代码

Power

代码

电流

代码

电压

U1

0-5V

I1

0-1mA

P1

24VDC

I3

0-20ma

U1

0~5V

U2

0-10V

I2

0-10mA

P2

12VDC

I4

4-20ma

U2

0-10V

U3

0-75mV

I3

0-20ma

P3

5VDC

I8

用户自定义

U6

1-5V

U4

0-2.5V

I4

4-20mA

P4

15VDC



U8

用户自定义

U8

用户自定义

I8

用户自定义









选型举例:

1:输入信号:0-10V  供电电源:24V  输出信号:4-20ma  型号:DIN1x1 SAR U2-P1-I4

2:输入信号:0-10V 供电电源:12V   输出信号:0-10V   型号:DIN1x1 SAR U2-P2-U2

3:输入信号:0-3V  供电电源:24V   输出信号:4-20ma  型号:DIN1x1 SAR U8-P1-I4U8:0-3.3V





产品挺好绝对额定值:

Continuous Isolation Voltage(持续隔离电压):3000VDC

Junction Temperature(工作温度):+85

Storage Temperature (存贮温度):+150

Lead Temperature   (焊接温度):+300℃(10秒)

电源电压范围:±10%Vin

注意:如果超出上述范围,产品可能会引起永久性损坏。



通用参数

参数名称

测试条件

最小

典型值

挺好

单位

隔离耐压

50Hz,1分钟,漏电流1mA


2500


VDC

耐冲击电压

3KV, 1.2/50us(峰值)

工作温度


-25


+70

工作湿度

无凝露

10


90

%

存储温度


-45


+80

存储湿度


10


95



输入参数


输出参数

输入项目

输入阻抗

电源损耗

输入过载能力

输出项目

输出过载能力

响应时间

0-5V

300KΩ

电压输出

< 0.6W

电流输出

<1.5W

2.0倍额定:连续

4-20mA

负载电阻

不超过350Ω

≤1mS

0-10V

0-20mA

0-1mA

1KΩ

1.5倍额定:连续

3.0倍额定:1S


0-10mA

TYP250Ω

可自设定

0-5V

2

0-20mA

0-10V

4-20mA

1-5V

: 电流输出型如果要求负载电阻500Ω,请另做注明




引脚定义:

引脚

名 称

描   述

引脚

名 称

描   述

1

PW+

电源正端

7

IN+

模拟信号输入正端

2

NC

空脚

8

IN-

模拟信号输入负端

3

GND

电源负端

9

NC

空脚

4

OUT+

模拟信号正端

10

NC

空脚

5

OUT-

模拟信号出负

11

NC

空脚

6

NC

空脚

12

NC

空脚
