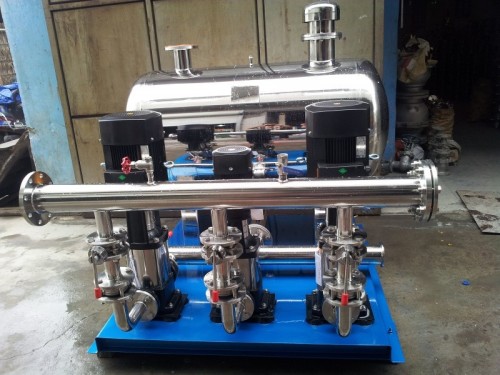

临沂无塔管道加压变频供水设备产品概述
您贴心的产品顾问：上海三利给水设备有限公司
临沂无塔管道加压变频供水设备是在传统变频供水系统的基础上发展起来的一种新型供水方式，它不是水泵、管件阀门、罐体和控制柜的简单组合，而是集机械、电子、信息、自控技术为一体的高科技产品。随着无负压供水概念发展的深入，越来越多的科研单位及生产企业对无负压技术进行了深入的研究，并取得了比较丰硕的成果。在国内无负压技术根据市场上现有临沂无塔管道加压变频供水设备，临沂无塔管道加压变频供水设备系统主要由变频调速水泵机组、稳流补偿器、真空器、压力和流量传感器、预压自平衡器、控制柜、过滤器、倒流防止器等组成。根据其实现主要功能原理的不同，大体可以分为以下几种形式：
(一) 临沂无塔管道加压变频供水设备稳流补偿器和真空器控制模式
当市政管网供水不足或用户用水量大于市政管网供给能力时，真空器打开，空气进入稳流补偿器中，使原本封闭的补偿器变为断流水箱，负压产生，另在稳流补偿器中设置液位控制，当低于低位时，水泵停止工作。
(二) 临沂无塔管道加压变频供水设备自控限流模式
当市政管网供水不足或用户用水量大于市政管网供给能力时，通过压力传感信号的反馈，采取限制变频器，使水泵不超量取水，而当市政管网供水满足要求时，系统正常。
(三) 临沂无塔管道加压变频供水设备压力控制点方式
当市政管网供水不足或用户用水量大于市政管网供给能力时，直起变流量恒压供水泵，待供水满足要求后，系统正常。
临沂无塔管道加压变频供水设备基本参数（CJ/T 254-2007）
您贴心的产品顾问：上海三利给水设备有限公司
序号 | 名称 | 基本参数 |
1 | 流量范围 | 1.0～1000m/h |
2 | 压力范围 | 0.1～1.6MPa |
3 | 控制电机容量（单台） | 0.37～315kW |
4 | 给水方式 | 设备出口恒（变）压 |
5 | 基本显示内容 | 频率、电压、电流、设定压力、出口压力、水泵状态、故障、谐波 |
6 | 工频回路启动方式 | 电机功率≤15kW时，直启；电机功率≥18.5kW时，软启； |
7 | 调节精度 | ≤±0.01MPa |
8 | 稳定时间 | ≤40s |
9 | 噪声 | ＜水泵定额噪声，同时符合设置地点环境噪声标准 |
10 | 防护等级 | 控制柜不低于IP20（室内）、IP24（室外） |
11 | 启动时间 | 电机功率≤22 kW，≤30s；电机功率＞22 kW，≤50 kW，≤40s；电机功率≥55kW，≤55s |
临沂无塔管道加压变频供水设备供水方式
您贴心的产品顾问：上海三利给水设备有限公司
①由于水箱能有效地进行水量的吞噬，即在非用水高峰时储存水量(此时自来水管道所能提供的流量Q自大于用户所需要的水量Q用，即Q自>Q用)，而在用水高峰(Q自<q< span="">用时释放所储存的水量，因此能有效地保障用户用水的可靠性，同时由于自来水管是通过水箱与水泵相接的，故水泵始终不会对自来水管网产生负压，但自来水管网中的原有压力无法被水泵利用，势必造成能量的浪费；
②虽然在Q自>Q用时能利用管网原有的压力，但因没有蓄水装置而不能满足高峰期用水量，故无法确保用户用水的可靠性，并且在用水高峰时对自来水管网产生吸力(这是由水泵本身的性质所决定的)，因而无法被广泛应用。无塔管道加压变频供水设备在城市高层建筑供水用得比较广泛，能有效控制压力的设定，采用静水变频器，缓启动，缓停止，无启动电流，无水锤振动小。
临沂无塔管道加压变频供水设备运行说明
您贴心的产品顾问：上海三利给水设备有限公司
（1）当市政管网高压时，设备处于停机状态，市政水源通过水源罐、旁通管路直接向用户管网供水。
（2）当市政管网欠压时，设备自动启动，在原有水压基础上变频调速增压（恒压）供水，由于按“差多少，补多少”原则增压，所以在全流量范围即满足了用户恒压供水的需求，同时又实现了节能运行。运行过程中密闭的水源罐只相当于一段管路，新鲜卫生的自来水不断流过水源罐（或承压水池），不会遭受外界污染。
（3）当市政水源压力太低，自来水进水小于设备供水（水源罐出水）时，靠水源罐贮水容积来补偿市政水源的不足。水源罐提供的补偿水量与水源罐总容积相同V补＝V总。水源罐提供补偿水量期间，靠真空自动进、排气阀，使空气自动进入罐体，可避免对市政管网造成抽吸作用（即所谓无负压无吸程），并可保证水源罐容积全部被有效利用。
（4）为进一步减小直接抽吸对市政水源的影响，可选购一只水源隔离阀及控制仪表，从而可任意设定允许抽吸的低压力，当市政水源入口压力降到允许抽吸的低压力时，水源隔离阀会自动启动，设备将切换到以补偿罐为水源自动供水。也可考虑选购廉价的节流装置代替隔离阀，限制自来水进水流量，供水不足部分靠水源罐补偿。
（5）市政水源因故停水且水源罐贮水也己消耗完，设备会自动停机（禁止运行），水源正常后自动运行。
三利供水的“绿色”理念
您贴心的产品顾问：上海三利给水设备有限公司
1、健康||普通的给水设备是将纯净的自来水全部放入水池中，水池不是全封闭结构，各种杂物、小动物极易进入水池，并且自来水在水池中存留较长的时间，来重污染水源。被污染的水经过加压后供给用户饮用，严重影响人们的身体健康。
2、节水||普通给水设备：水池、水箱的渗、跑、冒、滴、漏现象严重，量多的水白白流失。水池、水箱还需定期消毒、冲洗，耗费一定的水资源。
临沂无塔管道加压变频供水设备全封闭结构运行，避免了渗、跑、冒、滴、漏等现象发生，无水池，水箱，节约了消毒冲洗用水。经过调查测算，综合节水可达13%以上。
3、节能||普通给水设备：自来水全部放入水池中，原有的压力全部为零，再从零开始重新加压给水，原有的能量白白浪费。这种给水方式能耗大，设备运行费用高，使用不经济。
临沂无塔管道加压变频供水设备与自来水管道直接串接，可以充分利用自来水原有压力，差多少补多少，自来水满足要求时设备就停止工作。设备大部分时间在较低频率下运行，耗电量少。采用优化变频技术，进一步节能。综合节能一般可达50-80%以上。
4、投入||普通给水设备：建水池，安装水箱，设备占地面积大，工程总投入大。水质污染严重，需要上净化水设备，投入加大。自来水的压力不能充分利用，设备始终从零压力开始给水，能耗大，天长日久费用高，水池水箱需要定期清洗消毒，增加日常开支。
临沂无塔管道加压变频供水设备基建投入可节省60%以上。使用该设备水质没有污染，不需要净化水设备，进一步节省投入。可以充分利用自来水管网的压力，能耗小，节省日常的用电开支。因没有水池和水箱，节省了定期清洗消毒的费用。
临沂无塔管道加压变频供水设备的水泵质量检验
您贴心的产品顾问：上海三利给水设备有限公司
一般地说，当设备由一台变频器控制一台电动机时，只需使变频器的配用电动机容量与实际电动机容量相符即可，当一台变频器同时控制两台电动机时，原则上变频器的配用电动机容量应等于两台电动机的容量之和。但如在高峰负载时的用水量比两台水泵全速供水量相差很多时，可考虑适当减小变频器的容量，但应运行注意事项留有足够的容量。
虽然水泵在低速运行时，电动机的工作电流较小，但是，当用户的用水量变化频繁时，临沂无塔管道加压变频供水设备电动机将处于频繁的升降速状态，而升降速的电流可略超过电动机的额定电流，导致电动机过热，因此，电动机的热保护是必需的，对于这种由于频繁地升降速而积累起来的温升。变频器内的电子热保护主要功能是难以起到保护用途的，所以应采用热继电器来进行电动机的热保护。
在主要功能预置方面，高频率应以电动机的额定频率为变频器的工作频率，升降速时间在采用PID调节器的情况下。升降速时间应尽量设定得短一些，以免影响由PID调节器决定的动态响应过程，如变频器本身具有PID调节主要功能时，只要在预置时设定PID主要功能有效，则所设定的升速和降速时间将自动失效。
●●●●●●●●●●●●●●●●●●●●●●●●●●●
