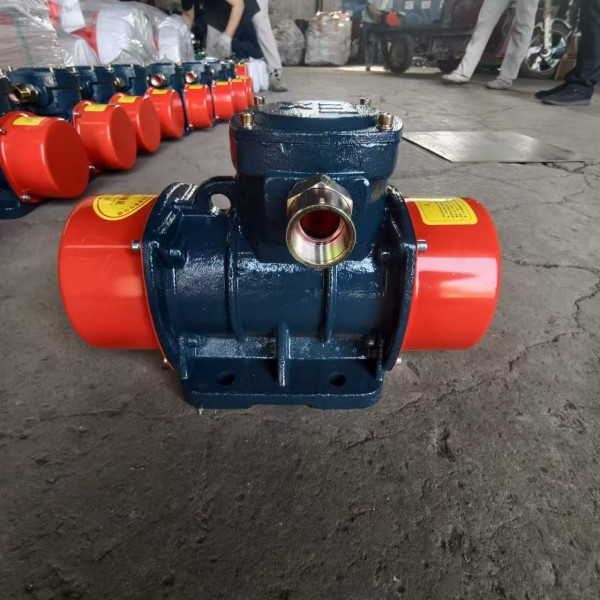

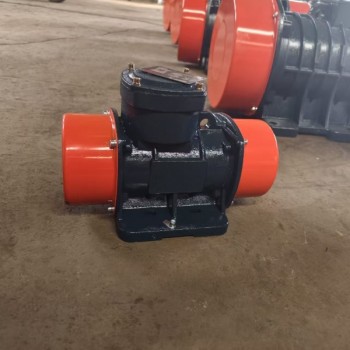

YBZH气体粉尘双防爆振动电机产品说明书
一、型号释义（以YBZH60/3为例）
1. YBZH：Y-三相异步电机；B-隔爆型气体防爆；ZH-振动专用，气体粉尘复合双防爆系列
2. 60：额定激振力60kgf（0.6KN）
3. /3：2极电机，50Hz转速2900r/min高速款
二、产品概述
YBZH系列为气体+粉尘双重防爆三相异步振动电机，是同时存在可燃气体、易燃易爆粉尘混合危险工况的专用激振源，同步满足隔爆气体防爆、外壳保护型粉尘防爆双重国标，拥有CNEX防爆合格证与3C强制认证，可长期连续运行（S1连续工作制）。
工作原理：电机两端偏心块高速旋转产生离心激振力，直接装配于振动筛、料仓、给料机等设备，无需额外传动机构，结构紧凑、安装简便。
三、防爆标准与防爆等级
1. 执行国标
- 气体防爆：GB3836.1、GB3836.2（隔爆外壳d）
- 粉尘防爆：GB12476.1、GB12476.5（外壳保护tD）
2. 标准防爆标识
- 气体防爆：Ex d ⅡB T4 Gb（适配乙烯、丙烷、甲醇等工业可燃气体，1/2区）
- 粉尘防爆：Ex tD A21 IP65 T130℃ Db（面粉、淀粉、铝粉、药粉等21/22区粉尘环境）
3. 防护与绝缘
- 防护等级：IP65/IP66，全机密封，防尘防水，粉尘无法侵入腔体
- 绝缘等级：F级，温升低，外壳表面温度低于粉尘、气体引燃阈值
四、核心结构与产品优势
1. 复合防爆壳体
整体高强度铸铁/铸铝隔爆外壳，精密研磨隔爆接合面，/爆炸火焰无法外泄；接线盒双重密封，氟橡胶耐腐密封圈，隔绝可燃气体、粉尘进入电机/。
2. 可调激振力
两端偏心块无级调节，0~*激振力可调，适配料仓破拱、筛分、输送不同出力需求。
3. 耐用免维护
进口重载高速轴承，长效润滑脂填充，正常工况无需中途补油；定转子硅钢片*电磁设计，发热低、能耗小、运行平稳无共振。
4. 多向安装
底座标准安装螺孔，卧式、立式、侧GUA任意角度安装，适配仓壁振动器、直线筛、圆振筛、防爆料斗等设备。
5. 安全合规
整机双防爆认证，证件齐全，化工、粮油、制药、煤矿等高危厂区安检合规。
五、基础电气参数（YBZH60/3）
- 额定功率：0.03kW
- 额定转速：2900r/min（2极）
- 额定激振力：0.6KN（60kgf）
- 额定电压：380V（可选660V、380/660V双电压）
- 额定频率：50Hz
- 工作制：S1连续长期运行
六、适用使用环境条件
1. 海拔≤1000m；环境温度-15℃~+40℃
2. 空气相对湿度≤95%（25℃无凝露）
3. 工况：同时存在可燃气体+可燃性粉尘混合危险区域
4. 禁止露天无防护长期淋雨、强腐蚀强酸强碱环境
七、配套应用设备与行业
适用行业
石油化工、粮油面粉加工、医药原料药、锂电池粉料、煤化工、煤矿非采掘面、冶金粉尘车间、造纸粉尘工段
配套设备
防爆仓壁振动器、防爆振动筛、防爆给料机、料仓防闭塞装置、振动输送槽、小型振实台、防爆振动料斗
八、安装调试要点
1. 安装底座与设备钢板贴合无间隙，螺栓对角均匀锁紧，防止运行松动失爆；
2. 两台及以上同步使用时，偏心块调节角度一致，保证振动同步；
3. 接线仅使用防爆电缆压紧密封，多余线缆禁止留存在接线盒内；
4. 首次开机空载运行30分钟，检查机身温升、异响、螺栓紧固度。
九、日常维护注意事项
1. 定期清理电机表面堆积粉尘，避免外壳积尘造成温升超标；
2. 每月检查防爆接合面、接线盒密封垫，破损立即更换，严禁破坏隔爆结构；
3. 严禁私自改装壳体、开孔、更换非原厂配件，破坏防爆性能；
4. 轴承每6000小时保养补油，出现异响、过热停机检修。
十、质保说明
整机质保12个月，提供防爆合格证、3C证书、出厂检测报告；支持定制特殊电压、防爆等级、加长底座非标机型。
