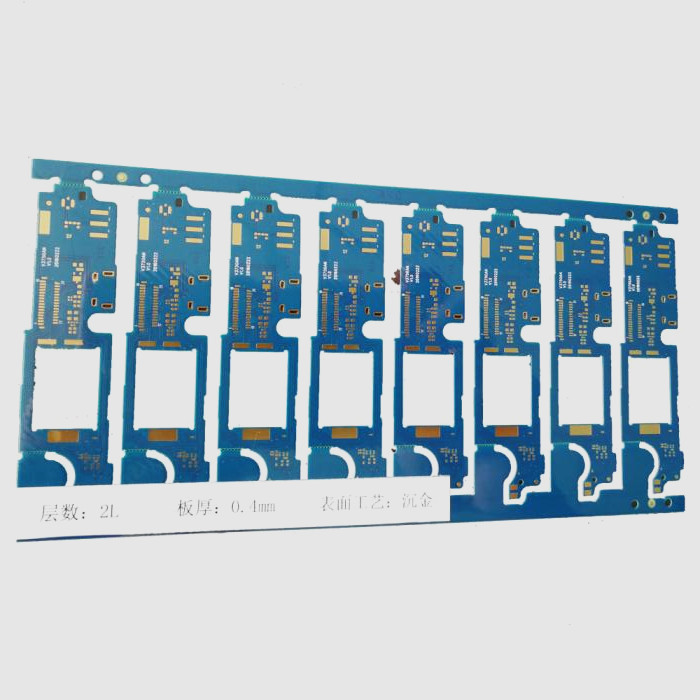

专业生产0.08-0.8mm超薄PCB线路板 单双面FR-4超薄板
深圳市广大综合电子有限公司，成立于2004年，是一家专业从事超薄PCB线路板生产的高新技术企业。可为您提供高精度、高密度的单面，双面，多层刚性线路板印制。加工精度线距线宽可达0.075mm、孔径0.10mm，最小BGA0.15mm。其产品工艺包括全板镀金、沉镍/金、导电碳浆、防氧化助焊剂（OSP）、化学沉锡、无铅喷锡板等系列。主要以超薄COB线路板，高端无卤线路板，超薄UDP线路板，超薄PCB线路板，NFC线圈天线PCB，超长超薄LED线路板，RFID智能卡PCB板的生产。产品广泛应用到通讯、网络、工控、数码、医疗、军工以及电力等各高科技领域。约60%的产品出口，行销北美、欧洲、日本、印度及中东等地区。产品广泛应用到通讯、航空、工控、汔车、医疗、电脑、机器人等各高科技领域。公司位于深圳经济特区，毗邻香港，地理位置优越，物流环境良好。以产品定向加工为主导。我们期待着与您携手共进，共创美好未来！
2。加工尺寸：1200mm*600mm
3。最高层数：1-20层
4。加工板厚度：刚性板 0.1mm-4.0mm
5。基材铜箔厚度：刚性板 18μ（1/2OZ），35μ（1OZ），70μ（2OZ）
6。常用基材：FR-4，
7。工艺能力：
（1）钻孔：最小孔径 0.15MM
（2）孔金属化：最小孔径 0.15mm，板厚/孔径比 4：1
（3）导线宽度：最小线宽：金板 0.05mm，锡板 0.075mm
（4）导线间距：最小间距：金板 0.05mm，锡板 0.075mm
（5）镀金板：镍层厚度：〉或＝2.5μ金层厚度：0.05-0.1μm 或按客户要求
（6）喷锡板：锡层厚度：>或＝2.5-5μ
（7）铣板：线到边最小距离：0.15mm 孔到边最小距离：0.2mm 最小外形公差：±0.12mm
（8）插座倒角：角度：30度、45度、60度深度：1-3mm
（9）V 割：角度：30度、35度、45度深度：板厚 2/3最小尺寸：80mm*80mm
（10）通断测试：
最大测试面积：400mm*500mm
最大测试点：8000点
最高测试电压：300V
最大绝缘电阻；100M 欧
8。耐焊性：85---105℃/280℃---360℃
9.刚性板的耐绕曲性/耐化学性：符合国际印制电路IPC标准。
