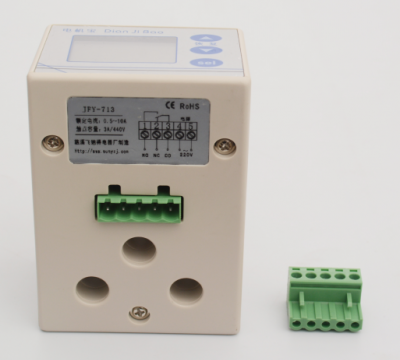

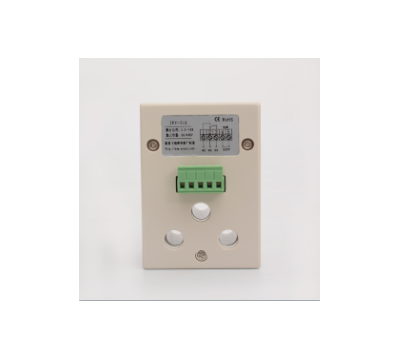

电机宝断相缺相电机保护器JFY-713使用更安全
本产品是一款智能型电动机综合保护器，采用数字处理技术，液晶显示，通过内置的电流互感器检测电动机的三相负载电流，可以显示三相电流并根据电流判断是否存在过载、缺相、等故障。当发生上述故障时，内部继电器触点断开，切断电动机电源。
二．电机宝断相缺相电机保护器JFY-713主要功能
1、电流显示：可显示三相平均电流和A、B、C三相电流。
2、过载保护：当发生过载时，切断电动机电源，有定时限和反时限两种动作方式，定时限时间可调,提供五条反时限曲线。
3、缺相保护：当检测到缺相时，切断电动机电源，动作时间可调。
三．电机宝断相缺相电机保护器JFY-713技术指标
指 标 型 号 单位 说 明
JFY-713
额定电流设定范围 0.5～10 A
电流量程 15 A
电流测量精度 ±1% -
定时限保护动作时间 0.1～20 秒
反时限曲线 无 -
电源电压 AC 170V～450V V
触点容量 3A/440VAC - 纯阻性负载
使用环境 温度-10℃～50℃，湿度≤85%，无凝露 -
四．电机宝断相缺相电机保护器JFY-713操作指南
一、怎样查看A、B、C三相电流？
正常工作时显示的是三相平均电流，按“Sel”键可以切换显示A、B、C三相电流。发生过载、缺相、三相不平衡等故障时显示电流闪烁，表示这是锁定在发生故障那一刻的电流（这时电动机已断电，实际电流为0）。
二、怎样设置电动机额定电流值？
长按“Sel”键2秒，液晶显示“电流设定”，用“”或“”键改变设定值（按住“”或“”键不放可连发），设置好后按“Sel”键退出设置状态。
三、怎样从告警（保护）状态恢复？
当发生过载、缺相等告警时，会在显示屏上闪烁显示“过载”、“缺相”等字样，继电器断开，并且锁定在断开状态。这时只要按“”或“”键即可从保护锁定状态恢复。
四、怎样设置参数？
在显示电流的状态下，长按“”键5秒，进入参数设置状态，这时显示器上显示“Fxx”，其中xx是两位数字，表示参数代码。用“”或“”键可选择参数代码，按“Sel”键则显示该参数代码对应的参数值，这时再用“”或“”键即可对参数值进行设置，设置完成后再按“Sel”键，回到显示参数代码状态。内部
参数代码如下表所示：
类别 代码 参数名称 设定范围 出厂 设定 单位 备注
过载保护类 F11 电动机额定电流 JFY-713 0.5-10 5 A 这个参数可以直接长按Sel键设定。
F13 过载动作时间 0.1 – 60.0 3.0 秒
F23 缺相动作时间 0.1 – 20.0
OFF 2.0 秒
附加功能类 F61 上电延时 0 – 999 0 秒 通电若干秒后再吸合继电器，相当于一个时间继电器功能
End 退出设置状态 -
■ 基本工作原理
电流检测
通过内置的电流互感器检测负载电流，所以被保护电机的三根相线必须分别穿过电流互感器的三个小孔。
过载保护
过载保护可分为定时限保护和反时限保护两种模式，JFY-701. JFY-713只有定时限模式，JFY-702、704、706、708可通过设置参数F12选择定时限或反时限模式。
定时限模式
当负载电流超过额定电流（参数F11），并且持续时间达到设定的过载动作时间时（参数F13），继电器断开，切断电动机电源。即过载动作时间是固定的。
反时限模式
过载动作时间和过载电流的大小有关，负载电流超过额定电流越多，则动作时间越短。可根据不同电机的特性选择不同的反时限曲线，JFY-702、704、706、708均提供5 条反时限曲线，见下表：
过载倍数 反时限曲线(F12)
1 2 3 4 5 0
1.1 930.2 1860.5 2790.7 3720.9 4651.2 F13
(定时限)
1.2 296.3 592.6 888.9 1185.2 1481.5
1.5 87.1 174.3 261.4 348.6 435.7
2 34.5 69.0 103.5 138.1 172.6
3 12.7 25.3 38.0 50.6 63.3
4 6.7 13.4 20.1 26.9 33.6
5 4.2 8.4 12.6 16.7 20.9
6 2.9 5.7 8.6 11.5 14.3
7 2.1 4.2 6.3 8.4 10.4
8 1.6 3.2 4.8 6.4 7.9
以上为过载动作时间(单位:秒)
缺相保护
缺相可以认为是一种严重的三相不平衡，当三相不平衡率大于50%时，认为缺相。缺相的动作时间由参数F23设定，一般这个时间比三相不平衡动作时间（参数F22）要短。
负载电流小于0.5A时，不进行缺相检测，防止在电机断电状态产生误动作。
自动恢复
保护器内部有一个连续故障次数计数器，用于控制自动恢复次数。当发生过载、缺相、三相不平衡等故障时，继电器断开，切断电动机电源，并且故障次数加1。这时如果故障次数未超过设定的自动恢复次数(参数F51)，则在设定的自动恢复间隔时间(参数F52)后，继电器自动闭合，恢复电动机工作。正常工作一段时间后（由参数F53设定），“连续故障次数”清零，使得下次出现故障时可以重新开始计算自动恢复次数。
例如F51=3，F52=15，F53=60，其效果是：发生故障继电器断开后，过15分钟自动恢复，这样可以重试3次，如果连续3次仍有故障，则需要人工按键恢复。这里“连续”的含义是指自动恢复后60分钟内又发生故障（F53=60）。
时间继电器功能
如果通过设定参数F61启用了时间继电器功能，则保护器通电后，继电器不是立即吸合，而是延时一段时间后再吸合，延时时间由参数F61设定，这时液晶显示器上进行倒计数显示。相当于一个延时启动的时间继电器功能。F61=0表示关闭时间继电器功能。
