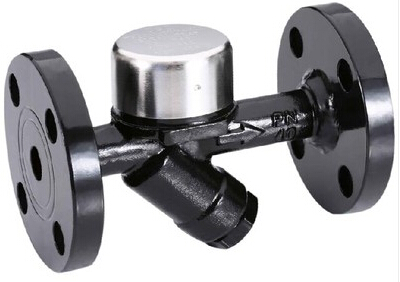

台湾DSC铸钢热动力疏水阀D60FDN25
产品概述：
在启动阶段，由于压力的作用，碟片被顶起，冷凝水和空气越过内侧阀座经碟片下部从外围出口的三个小孔排出。
台湾DSC热动力疏水阀内有一个活动阀片，既是敏感件又是动作执行件。根据蒸汽和凝结水通过时的流速和体积变化的不同热力学原理，使阀片上下产生不同压差，驱动阀片开关阀门。漏汽率3%，过冷度为8℃-15℃。
结构特点：
1、可使用於過熱蒸汽。
2、適用於一般主蒸汽管排冷凝水。
3、全部型號均附過濾器。
4、裝置時須水平，不能歪斜。
5、可更換零件。
6、體積小、重量輕、流量大、抗結凍、抗水錘。
7、單一排冷凝水曲線，容易選擇型號。
8、不銹鋼碟片，抗蝕耐磨。
9、可加裝排放閥或溫度感測器，二選一。
材质表：
| 保温盖 | 304不锈钢 |
| 外壳 | ASTM A216 WCB 铸钢 |
| 碟片盖 | 304 不锈钢 |
| 碟片 | 420 硬化不锈钢 |
| 阀座 | 420 硬化不锈钢 |
| 垫片 | 石墨垫片 |
| 过滤网 | 304 不锈钢 |
| 过滤网塞 | 碳钢 |
| 过滤网垫片 | 软铁 |

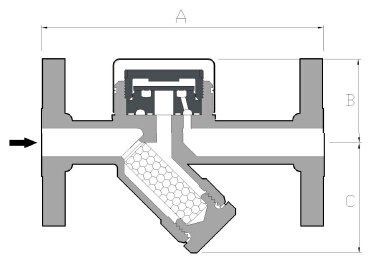

结构尺寸：
No. D60F 尺寸单位(mm) 工作压力(kg/cm2) 重量(kg)
型号 | 法兰口径 | A | B | C | 操作压力 | 重量 |
D60F | 15 | 150 | 48 | 59 | 46 | 3.5 |
D60F | 20 | 150 | 60 | 60 | 46 | 5 |
D60F | 25 | 160 | 62 | 62 | 46 | 6 |
*JIS 10K 法兰为标准规格，若需其他规格，请联系工厂。
