yokogawa_AQ6370D_光谱分析仪

产品价格5600.00元/套

产品品牌yokogawa

最小起订≥1 套

供货总量8 套

发货期限自买家订单之日起 3 天内发货

浏览次数51

企业旺铺http://yfdgdz.udxd.com/

更新日期2021-09-03 20:10

收藏商品 扫一扫 举报

诚信档案

北京艺丰鼎冠电子科技有限公司

会员级别:企业会员

身份认证:

已  缴 纳:0.00 元保证金

我的勋章: [诚信档案]

在线客服:

企业二维码: 企业名称加二维码 北京艺丰鼎冠电子科技有限公司

企业名片

北京艺丰鼎冠电子科技有限公司

联 系  人:王永慧(先生)

联系手机:13725566773

联系固话:13725566773

联系地址:北京市延庆区永宁镇小南元村41号-17

【友情提示】:来电请说明在微世推网看到我们的,谢谢!

商品信息

基本参数

品牌:

yokogawa

所在地:

北京

起订:

≥1 套

供货总量:

8 套

有效期至:

长期有效

品牌:

yokogawa

品名:

光谱分析仪

型号:

AQ6370D
详细说明

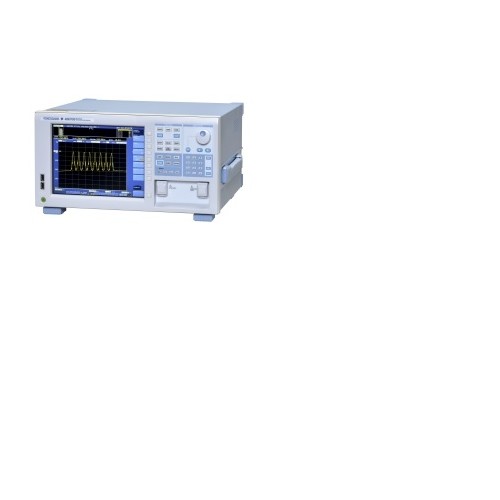

yokogawa AQ6370D 光谱分析仪

销售AQ6370D,出租AQ6370D,维修AQ6370D,回收AQ6370D,技术方案AQ6370D

AQ6370D价格,中文操作手册参数指标AQ6370D


"世界一流的光学性能


波长范围:600~1700nm

高波长精度:±0.01nm

高波长分辨率:0.02nm

大动态范围:78dB(典型值)

宽功率量程:+20~-90dBm

快速测量:0.2秒(100nm跨度)

适用于单模和多模光纤""世界一流的光学性能


波长范围:600~1700nm

高波长精度:±0.01nm

高波长分辨率:0.02nm

大动态范围:78dB(典型值)

宽功率量程:+20~-90dBm

快速测量:0.2秒(100nm跨度)

适用于单模和多模光纤

标准版和高性能版


AQ6370D共有2种机型,分别是标准版和高性能版。高性能版可以提供的波长精度更高、动态范围更大。

高波长分辨率: 0.02nm


高波长精度:±0.01nm


高性能版:±0.01nm(C波段)

标准版:±0.02nm(C+L波段)""动态范围实例

峰值±1.0nm、分辨率设置0.05nm、

开启大动态测量模式、高性能版

更陡峭的滤波边缘


高性能版AQ6370C也可以实现更大的动态范围,在峰值波长的0.2nm之内。通过单色镜更陡峭的光谱特性,可有效分离极为相近的光谱信号,并进行jing确测量。


  标准版 (-10) 高性能版 (-20)

峰值±0.2nm

峰值±0.1nm 55 dB

37 dB 58 dB (典型值60dB)

45 dB(典型值50dB)

*分辨率设置:0.02nm

AQ6370D 2


光谱陡峭实例


杂散光抑制率:80dB(典型值)


此新规格提供了杂散光抑制功能,从而不需要扫描速度较慢的大动态测量模式。AQ6370C拥有高杂散光抑制率,可以大幅缩短测量时间。


标准版 (AQ6370D-10) 高性能版 (AQ6370D-20)

7***B 76dB (Typ. 80dB)

*分辨率设置:0.1nm

AQ6370D 3


杂散光抑制率实例

关闭大动态模式、分辨率设置0.1nm、高性能版


宽功率量程:+20dBm~-90dBm


AQ6370D可以测量高功率光源,如光放大器、拉曼放大器的泵浦激光源和微弱光信号。按照测试应用和测量速度的要求,可以从7种类别中选择测量灵敏度。


改进的功率灵敏度:-85dBm(1000~1300nm)

平滑功能 - 降低被测光谱的噪声

大动态测量模式 - 输入强光信号后,易产生杂散光,通过减少杂散光的影响,可获得更大的动态范围。

自由空间输入


AQ6370D 4一台OSA可同时处理多模和单模光纤

处理多模光纤时,AQ6370D的低插入损耗有助于保持出色的测量效率。

输入连接器的插入损耗变化小

提高了测量重复性。

非物理连接

不会损坏连接的光纤。

APC功率补偿

使用APC功率补偿功能可以调整由APC连接器的插入损耗所引起的功率偏差。


出色的效率


快速测量:0.2秒/100nm


通过先进的单色镜、更快的电路和降噪技术,AQ6370C可以在0.2秒内完成100nm波长跨度的测量,无论是来自DFB-LD或DWDM的陡谱信号测量,还是宽带光源的低功率信号测量。


快速远程接口(以太网、GP-IB)


宽跨度、高分辨率扫描


在保持高波长分辨率的同时,单次扫描的测量范围可达50,001个数据采样点。这比传统系统的测量更简单、更有效率。

操作简单


曲线放大功能

通过点击和拖动鼠标可以改变显示条件,如中心波长和跨度。

可以立即放大感兴趣的区域并随意移动。

鼠标&键盘操作

前面板操作直观,便于用户使用。

鼠标使操作更简单。

用键盘可以输入标签和文件名。

简单的数据处理


AQ6370C 5USB存储

USB接口支持大容量移动存储和硬盘存储。

512MB内存

可保存20,000多个波形数据

多曲线一次保存功能

可以将7条曲线即刻保存到一个文件中。




数据记录功能


可以记录WDM分析(OSNR:光信噪比)、分布反馈激光二极管(DFB-LD)分析以及每通道多达10,000个点的多峰值测量(带时间标记)的结果。记录数据可以用表格和图形显示。非常适用于系统和器件的长期**性测试和温度循环性测试。并且,还可以将每次测量的光谱保存起来,以备回顾和故障排查之用。

AQ6370D 8

Example of the data logging display


高级标记功能


通过添加标记,可以得到功率密度和指定光谱的积分功率。通过这项新增功能,无论信号是否被调制过,都可以简单地从信号光谱中得到OSNR值。.

AQ6370D 8

Example of the advanced marker


门控采样功能


此功能方便了光传输系统的再循环回路测试。通过外部门控信号,AQ6370D可以得到正通过某特定环路的信号的光谱。相比传统的外部触发或扫描功能,它的优势体现在具备更快的速度上。


分辨率校准功能


用外部光源校准噪声等效带宽。通过这项新功能,宽谱光源的功率密度测量将变得更jing确。


多种分析功能


7 条独立曲线


同时显示多条曲线

曲线间运算(两条曲线相减)

Max/Min保持

13项数据分析功能

具有代表性的光谱分析功能有:

谱宽分析

WDM(OSNR)分析

WDM-NF(EDFA)分析

DFB-LD分析

FP-LD分析

LED分析

SMSR分析

各种滤波器分析

通过宏编程功能,可以自动组合并执行多个分析功能。

构建自动测试系统


宏编程功能AQ6370D 6

可构建简单的自动测试系统,无需外部控制器。

通过记录用户实际击键和参数选择,可轻松创建测试程序。

快速远程接口

GP-IB、RS-232和以太网(10/100base-T)接口

通过高速测量、命令处理和数据传输速度,可提高测试系统的测试吞吐量。

与SCPI兼容AQ6317**模式

可使用LabVIEW®驱动程序

易于确保精度


环境条件变化、振东和冲击对光谱分析仪等光学精密产品的影响将波及光器件,终导致光学性能降低。通过标配功能,AQ6370D只要花几分钟就可以获得更高的光学性能,便于快速开始测量。


内置波长参考源

AQ6370D标配波长参考源,可用于波长校准和光轴对准调节。

波长校准功能

通过内置波长参考源或外部光源可以自动执行校准,确保波长精度。

光轴对准调节功能

通过内置光源可以自动对准单色镜的光路,以确保仪器的高性能。

AQ6370D的整体性能高,不但适用于光器件的生产和光传输系统,还可以用于研发及其它多种用途。

光有源器件

激光二极管/光纤激光器/光纤放大器/光收发器

光无源器件

滤波器/FBG/AWG/WSS/ROADM/光纤

光传输设备(DWDM、CWDM)

支持应用光子设备的开发

DWDM系统的OSNR测量


AQ6370D 7

AQ6370D的大动态范围功能支持DWDM传输系统的jing确OSNR测量(高达50GHz间隔)。通过内置WDM分析功能可以分析WDM信号,并同时显示多达1024路WDM信号的信道波长、信道功率和OSNR。

光放大器(EDFA)测量


AQ6370D 8

ASE插值法用于测量光纤放大器评价中的增益、NF和主要参数。通过WDM-NF分析功能,可以同时测试多达1024通道的多路信号。通过每个WDM通道的曲线拟合功能,可以计算NF测量中的ASE功率。


名称 描述 文件类型



40G DWDM OSNR自动测量 40G DWDM OSNR自动测量

光谱分析仪AQ6370应用实例-气体测量 光谱分析仪AQ6370的应用实例,利用气体对于光谱的吸收作用来对气体中的各种气体的量进行分析。"

advantest M4871 集成电路测试系统

advantest T7723 混合信号测试系统

advantest T7910 模拟信号测试系统

advantest V93000 SoC测试系统

Agilent 4339B 高阻表

Agilent 8153A-907

Agilent 81551MM 激光源模块

Agilent 81577A 可变光衰减模块

Agilent 8157A-011

Agilent 8158B-001-012

Agilent 81595B

Agilent 8163B-908 光波万用表系统

Agilent 81640A 可调光源

Agilent 8164A 光波万用表系统

Agilent 8164B 光波万用表系统

Agilent 81662A-361 激光源模块

Agilent 83480A-100

Agilent 83486A-012-H48

Agilent 83494A-UK6

Agilent 83496A 光时钟恢复模块

Agilent 83540A-002

Agilent 86100A 眼图仪主机

Agilent 86100C 眼图仪主机

Agilent 86102A-H40

Agilent 86103A-H46

Agilent 86103B

Agilent 86105A-201

Agilent 86106B

Agilent 86107A

Agilent 86120C 波长计

Agilent 86122A 波长计

Agilent 86140B 光谱分析仪

Agilent 86142A 光谱分析仪

Agilent 86142B 光谱分析仪

Agilent 86146B 光谱分析仪

Agilent 8722ES-400-010-1D5 矢量网络分析仪

Agilent E4438C-503

Agilent E4440A 频谱分析仪

Agilent E5061A 网络分析仪

Agilent E5061B 网络分析仪

Agilent E8257D 信号分析仪

Agilent J7231B-004-106-108-112-609

Agilent N4901B 串行BERT 误码分析仪

Agilent N5181A-506 信号源

Agilent N5182A-503 信号源

Agilent N5183A-520 信号发生器

Agilent N7744A 光功率计

Agilent N8973A 噪声系数分析仪

Agilent N9020A-508 频谱分析仪

Ametek  2500 High Speed PLS

AQ6317BAndo AQ6317B光谱分析仪

Anritsu 69347B 锁相合成信号源

"anritsu MP2100B BERTW**e™

MP2100B"

Anritsu MS9710B 光谱仪

Anritsu MS9710C-13-15 光谱仪

Anritsu MS9740B 台式光谱分析仪

Anritsu MT8852B 蓝牙综合测试仪

Chroma 61504 可编程交流电源

Exfo IQS-3150 可变衰减器

fluke 5520A 多功能校准器

ITEST 汇仪 WT-208 无线网络多路测试仪

Ixia RF36011 breakthrough

Ixia RF36012 breakthrough

Ixia RF36013 breakthrough

Ixia RF36014 breakthrough

Ixia RF36024 breakthrough

keithley 2502 型光纤校准光电二极管计

keithley 6221 型Delta模式系统,带交流和直流电流源和纳伏表

keithley2400-C型带接触检测的通用数字源表

Keithley 2602B 数字源表

keithley 4200A SCS半导体参数分析仪

Keysight 3458A 数字多用表

keysight N1030A 光通信插入式模块

keysight N1040A 双电通信插入式模块

keysight N1076B 电时钟恢复

keysight N1077A 光电时钟恢复

keysight N1078A 光 电时钟恢复

keysight N1092C DCA-M 采样示波器

keysight N1092E DCA-M 采样示波器

keysight N4373E 光波元器件分析仪

Keysight(安捷伦)n4901a 误码率测试仪

keysight N5182B MXG X 系列射频矢量信号发生器,9 kHz 至 6 GHz

Keysight 是德86115D 20-34 GHz 大规模-并行光收发信机测试模块

Keysight 是德86116C 40 至 65 GHz 光插入式模块和 80 GHz 电插入式模块

Keysight 是德N1055A 用于 86100D DCA-X 的

Keysight 是德N1092A DCA-M 采样示波器

Keysight 是德N1092B DCA-M 采样示波器

Keysight 是德N1092D DCA-M 采样示波器

Keysight 是德N4877A 电时钟数据恢复和解多路复用器

Keysight 是德N5980A 用于光电器件生产线的3125 Gbs生产用串行比特误码率测试仪BERT

Keysight 是德N7734A  13 光开关

Keysight 是德N7745A 多端口光功率计

Keysight 是德N7748A 高性能光功率计

Keysight 是德N7752A 2 通道光衰减器和功率计

Keysight 是德N7761A 单通道可变光衰减器

Keysight 是德N7762A 2 通道可变光衰减器

Keysight 是德N7764A 4 通道可变光衰减器

Keysight 是德N7766A 2 通道多模光衰减器

Keysight 是德N7768A 4 通道多模光衰减器

Litepoint Iqflex WIFI测试仪器

LitePoint IQXEL80 无线连接测试仪

R&S FSP3 频谱分析仪

R&S FSV7 信号分析仪

santec TSL-550 可调谐激光器

TEKTRonIX 80C02-CR光电采样模块

Tektronix 80C15 光采样模块

Tektronix DSA8200 数字采样示波器

泰克 Tek DSA8300 数字采样示波器

Tektronix TSO820 采样示波器

yokogawa AQ6370D 光谱分析仪

AQ6370 Yokogawa 横河 Ando AQ6370光谱分析仪

54754A安捷伦 Agilent 54754A 模块

81002FF 安捷伦 Agilent 81002FF 积分球

81521B  安捷伦 Agilent HP 81521B 光功率探头

81524A安捷伦 Agilent 81524A光功率探头

81533A 安捷伦 Agilent HP 81533A 光功率模块

81533B安捷伦 Agilent 81533B光探头接口模块

81536A安捷伦 Agilent 81536A 光功率计传感插件

81567A 安捷伦Agilent 81567A光学衰减器模块

8156A 安捷伦 Agilent 8156A 光学衰减器

81570A 安捷伦Agilent 81570A 可变光衰减器模块

81571A 安捷伦Agilent 81571A 可变光衰减器模块

81576A 安捷伦 Agilent 81576A 可变光衰减器模块

81600B安捷伦 Agilent 81600B 可调激光源

81610A安捷伦 Agilent 81610A回损测试模块

81618A 安捷伦 Agilent 81618A接口模块

81619A 安捷伦 Agilent 81619A 接口模块

81623A 安捷伦 Agilent 81623A 探头

81623b 安捷伦agilent 81623b光功率探头模块

81624A安捷伦 Agilent 81624A 光功率探头

81624B 安捷伦 Agilent 81624B 通用光功率探头

81625A 安捷伦 Agilent 81625A 探头大功率

81625B 安捷伦agilent 81625B 大功率光探头

81626B 安捷伦Agilent 81626B 大功率光探头

81628B安捷伦 Agilent81628B 光功率探头

81632B安捷伦 Agilent 81632B光功率传感器

81633A安捷伦 Agilent 81633A光传感器

81634A 安捷伦 Agilent 81634A 光功率传感器模块

81634B安捷伦 Agilent 81634B 光功率传感器模块

81635A  安捷伦 Agilent 81635A 双光功率传感器

81636B 安捷伦 Agilent 81636B 光功率传感器

8163A 安捷伦 Agilent 8163A 光波万用表系统

81642A安捷伦 Agilent 81642A 可调激光源

81650A安捷伦 Agilent81650A 单法布里-珀罗激光源

81651A 安捷伦agilent 81651A光模块

81654A 安捷伦 Agilent 81654A 双法布里-珀罗激光源

81680A安捷伦 Agilent 81680A 可调激光源

81682A安捷伦 Agilent 81682A 可调激光源

8168E安捷伦 Agilent 8168E 可调谐激光源

83483A 安捷伦 Agilent 83483A 20 GHz 双通道电模块

83487A安捷伦 Agilent 83487A 光电模块

83492A 多模时钟恢复插入式模块

Agilent 83493A 光时钟恢复模块

安捷伦 Agilent 8595E 便携式频谱分析仪

86062C安捷伦 Agilent 86062C Lightw**e Switch

86100B安捷伦 Agilent 86100B 光示波器

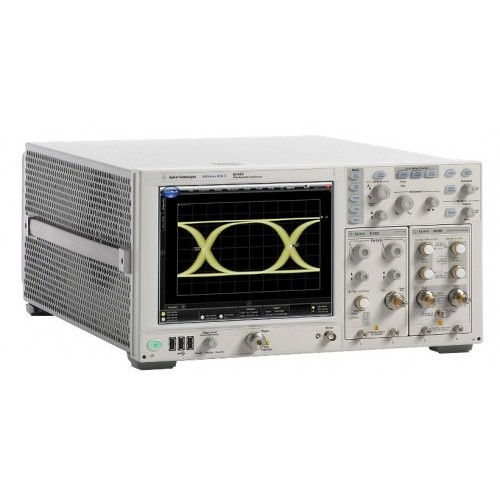

86100D 安捷伦agilent 86100D Infiniium DCA-X 宽带宽示波器主机

86105B 安捷伦 Agilent 86105B 模块

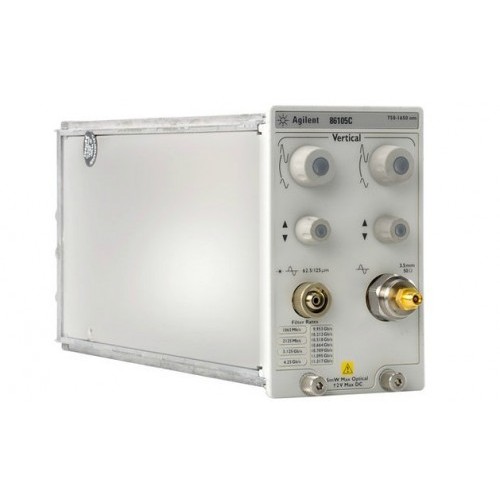

86105C 安捷伦 Agilent 86105C 9 GHz光采样模块

86105D 安捷伦Agilent 86105D 模块

86118A 安捷伦Agilent 86118A 探头 双 70+ GHz 电模块远程探头

86120B安捷伦 Agilent 86120B波长计

Agilent 8720ES S-参数矢量网络分析仪

安捷伦 Agilent E3631A 电源

安捷伦 Agilent E5071C ENA 网络分析仪

Agilent E8267D PSG矢量信号发生器

安捷伦 Agilent N4010A 无线连接测试仪

安捷伦 Agilent N4391A 光调制分析仪

n4903a安捷伦 Agilent n4903a 误码仪

N4906A  安捷伦 Agilent N4906A 比特误码率测试仪

Agilent N9010A EXA信号分析仪

Agilent N9030A PXA 信号分析仪

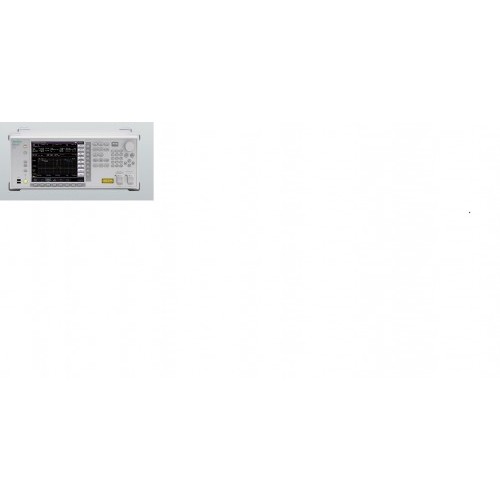

MS9740A安立Anristu MS9740A光谱分析仪
