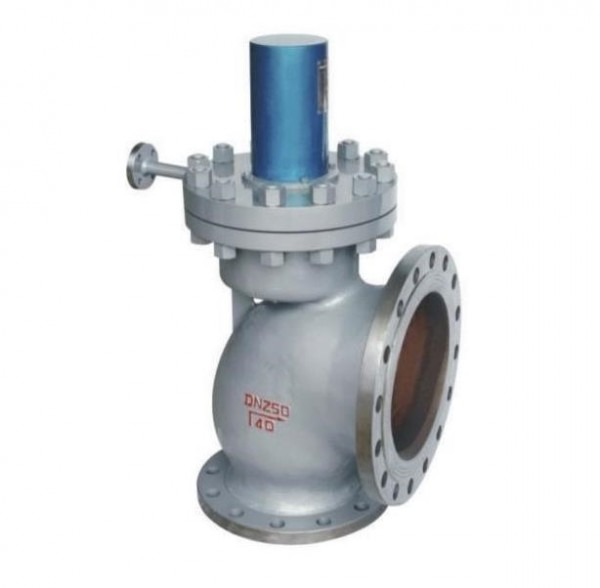

永一阀门集团有限公司A49H,A49Y蒸汽主安全阀
A49H、A49Y蒸汽主安全阀是一种新颖结构的安全阀。主要用于电站锅炉、压力容器、减温减压设备，是受压设备、容器上的zui佳超压保护装置。A49H、A49Y蒸汽主安全阀的主要优点是 与冲量安全阀配套使用，提高了动作的灵敏度和安全阀口径，而且主阀采用塞式，动作精度高、重复性好、回座快、不泄漏、工作寿命长、工作稳定可靠。
| 产品名称： | 蒸汽主安全阀 | 产品型号： | A49H、A49Y |
| 公称通径： | DN150～DN250 | 结构形式： | 活塞式 |
| 公称压力： | 1.6MPa～16.0MPa | 连接方式： | 法兰 |
| 适用温度： | -15ºC～+540ºC | 驱动方式： | 弹簧自动起跳 |
| 阀体材质： | WCB、铸钢、铬钼钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、蒸汽、液体、气体 | 生产厂家： | 永一阀门集团有限公司 |
永一安全阀产品说明
A49H、A49Y蒸汽主安全阀是一种新颖结构的安全阀。主要用于电站锅炉、压力容器、减温减压设备，是受压设备、容器上的zui佳超压保护装置。A49H、A49Y蒸汽主安全阀的主要优点是 与冲量安全阀配套使用，提高了动作的灵敏度和安全阀口径，而且主阀采用塞式，动作精度高、重复性好、回座快、不泄漏、工作寿命长、工作稳定可靠。
永一安全阀执行标准
设计规范：GB/T 12243
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：GB/T 12242
产品标识：GB/T 12220
供货规范：JB/T 7928
永一安全阀产品特点
1、采用活塞结构
2、主阀设有缓冲阀，减少密封面损坏
3、密封面采用硬质合金设计，坚固耐用
永一安全阀工作原理
1、当介质压力升高到整定压力时，冲量安全阀打开，介质从脉冲管进入蒸汽主安全阀的活塞室，推动活塞下降，使阀门自动打开，当冲量阀关闭是，阀瓣又自动关闭。
2、密封面用钴基鉻镍不锈钢堆焊而成，阀瓣经热处理，提高了耐磨性和抗冲蚀性。
永一安全阀整定压力
| 公称压力(MPa) | 整定压力等级 | |||||||
| 1.6 | 0.06～0.1 | 0.1～0.16 | 0.16～0.25 | 0.4～0.6 | 0.6～0.8 | 0.8～1.0 | 1.0～1.3 | 1.3～1.6 |
| 2.5 | 1.3～1.6 | 1.6～2.0 | 2.0～2.5 | |||||
| 4.0 | 1.3～1.6 | 1.6～2.0 | 2.0～2.5 | 2.5～3.2 | 3.2～4.0 | |||
| 6.4 | 2.5～3.2 | 3.2～4.0 | 4.0～5.0 | 5.0～6.4 | ||||
| 10.0 | 3.2～4.0 | 4.0～5.0 | 5.0～6.4 | 6.4～8.0 | 8.0～10.0 | |||
| 16.0 | 10.0～13.0 | 13.0～16.0 | ||||||
性能参数
| 型号 | 铸钢型 A49H-C | 15CrMo1V合金钢型 A49Y-V | |
| 口径范围 | DN150～DN200 | ||
| 适用温度 | ≤425°C | ≤540°C | |
| 适用介质 | 蒸汽 | 蒸汽 | |
| 材料 | 1、阀体 | WCB | 15CrMo1V |
| 2、阀盖 | WCB | 12Cr1MoVA | |
| 3、活塞 | 2Cr13 | 304SS | |
| 4、阀瓣 | 2Cr13 | 17-7PH | |
| 5、活塞 | 2Cr13 | 15CrMo1V | |
| 6、活塞环 | 304SS | 304SS | |
| 7、弹簧 | 50CrVa | 50CrVa | |
| 8、阀杆 | 2Cr13 | 304SS | |
| 9、保护罩 | ZG200-400 | ZG200-400 | |
| 密封面材料 | 堆焊Co基硬质合金 | 堆焊Co基硬质合金 | |
永一安全阀安装说明
1、阀门必须垂直安装在设备的zui高位置。
2、住安全阀紧固在支座上，支座承受蒸汽主安全阀排汽时产生的反座力。
3、排汽管应有专门吊架，排汽管重量不得加在蒸汽主安全阀上，蒸汽主安全阀与排汽管之间的连接法兰应消除任何的附加预应力。
4、排汽管的zui低点应考虑疏水，以免排汽时产生水击。
声明：【A49H,A49Y蒸汽主安全阀】规格型号、结构尺寸由永一阀门集团有限公司提供，如何选择适用的A49H,A49Y蒸汽主安全阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在zui短的时间内为您解答！ |
