浮球式单向阀LTFQ型
产品型号：LTFQ/DCV-80/100/150/200/250/300mm;
产品材质：碳钢，不锈钢；
产品口径：DN80-300mm,支持定制；
压力等级：0.25-4.0MPa;
工作温度： -25-90℃
工作压力： 0.6MPa
法兰标准：HG,JB,GB,ANSI,DIN等法兰标准
产品质量验收标准：Q/HL T 02-2009《浮顶油罐用浮球式单向阀》
同类产品：浮球式单向阀|浮子式单向阀|碟型浮子式单向阀|浮蝶式单向阀
浮球式单向阀LTFQ型用途
浮球式单向阀是大型浮顶油罐排水系统中的重要附件，是油罐浮顶排水装置的专用阀门。广泛应用于油田、大型原油库及炼油厂的浮顶油罐上。
浮球式单向阀LTFQ型使用原理：
浮球式单向阀安装在浮顶积水坑侧壁，与中央排水管相连接，当有雨水积聚在积水坑时浮球阀自动打开，使水流进中央排水管，将浮顶上面的雨水排除。当浮顶出现浮动障碍时，为防止油罐内的油品经过中央排水管反流到罐顶上，浮球阀内的浮球在罐内油品的浮力作用下会自动关闭浮球阀，阻止油品外溢到罐顶。
产品优点：LTFQ浮球式单向阀采用新型结构，克服了旋启式止回阀的弊病。有效防止油品外溢到罐顶，具有结构简单，维修方便，经济成本低，可以在工作状态下随时检查及更换易损零件等多重优点。
LTFQ浮球式单向阀主要结构、材质
1 主要结构

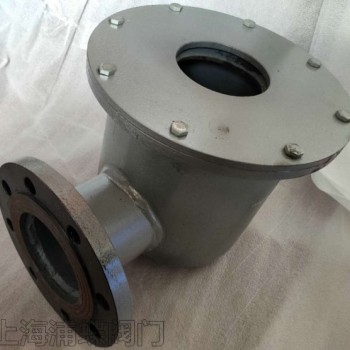

主要由阀体、浮球、密封件、密封法兰盖组成。阀体上设有连接法兰，与排水管法兰连接。
2 材质: 阀体铸钢，浮球为304不锈钢空心球，阀座密封材料为丁腈橡胶。
LTFQ浮球式单向阀安装介绍：
本阀门安装在外浮顶罐集水槽内，法兰端与中央排水管连接。安装方向，阀门口朝上，见产品结构图。产品安装完毕，应将阀腔内的浮球包装物从阀腔内取出。
LTFQ浮球式单向阀尺寸规格
型号 | 规格 | 安装尺寸 | 重量 （Kg） | ||||||||
D1 | D2 | D3 | D4 | H | h | M | n | D | |||
LTFQ-80 | DN80 | 150 | 80 | 160 | 200 | 180 | 89 | 4-M16 | 4 | 18 | 16 |
LTFQ-100 | DN100 | 172 | 100 | 180 | 220 | 200 | 116 | 4-M16 | 8 | 18 | 20 |
LTFQ-150 | DN150 | 230 | 150 | 240 | 285 | 240 | 175 | 8-M16 | 8 | 18 | 45 |
LTFQ-200 | DN200 | 290 | 200 | 295 | 340 | 300 | 247 | 8-M16 | 8 | 18 | 65 |
LTFQ-250 | DN250 | 450 | 250 | 355 | 405 | 400 | 360 | 12-M16 | 12 | 18 | 75 |
