●概述

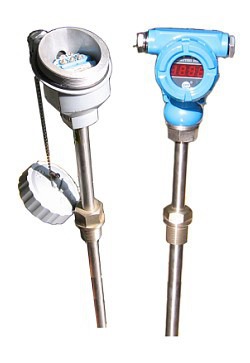

QX-SBW系列一体化温度变送器是温度传感器与变送器的完美结合，以十分简捷的方式把-200~+1600 ℃范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS等，实现对温度的精确测量和控制。一体化温度变送器是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的必备产品。
●特点
超小型（模块φ44×18 ）一体化，通用性强
二线制 4~20mA DC 输出。传输距离远，抗干扰能力强。
冷端、温漂、非线形自动补偿。
测量精度高，长期稳定性好。
温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。
一体化设计，结构简单合理，可直接替换普通装配式热电偶、热电阻。
机械保护 IP65 。
采用热电偶温变，可免用补偿导线，降低成本
液晶、数码管、指针等多种指示功能方便现场适时监控。
现场环境温度 >70 ℃ 时，变送器和现场显示仪表可采用分离（隔离）式安装
防爆等级： dIIBT4 、 dIIBT5 。
防护等级： IP54
●技术指标
类 别QX -SBW 模块式温变QX -SBW 一体化温变准 确 度0.2%F.S 0.5%F.S输 入热电偶： B 、 S 、 T、 K 、 J
热电阻： Pt100 、 Pt10 、 Cu100 、 Cu50输 出二线制 4-20mA DC使用温度-25-85 ℃ （一体化LCD 表头时 0-60 ℃ ）温度影响≤0.05%/ ℃湿 度5-95%RH现场显示无3 1/2LED 3 1/2LCD0-100% 等分刻度显示精度无数字式： 0.5 级 指针式： 2.0 级负载能力< 600 Ω （额定负载 250 Ω）外形尺寸44×1870 ×100（中继器）
●选型方法
型号
类别
感温元件
材料
现场显示
安装固定
方式
接线
盒形式
保护
管直径
隔爆标志
内芯结构
保护管特征
说 明
QX -SBW
温度变送器
R
热电偶
Z
热电阻
M
镍铬硅-镍铬{ N }
N
镍铬-镍硅 { K }
E
镍铬-铜镍 { E }
F
铁-铜镍{ J }
C
铜-铜镍{ T }
P
铂 {Pt100}
铜 {Cu50}
Y
现场液晶显示
1
无固定装置
2
固定螺纹
3
活动法兰
4
固定法兰
5
活络管接头式
6
固定螺纹锥形式
7
直形管接头式
8
固定螺纹管接头式
9
动螺纹管接头式
2
防喷式
防水式
防爆式
0
Ф16
1
Ф12
Ф16高铝质管
Ф20高铝质管
B
隔爆
无
普通元件
K
铠装元件
F
防腐型
耐磨型
R
Y
0
B
典型型号选型
