一、概述

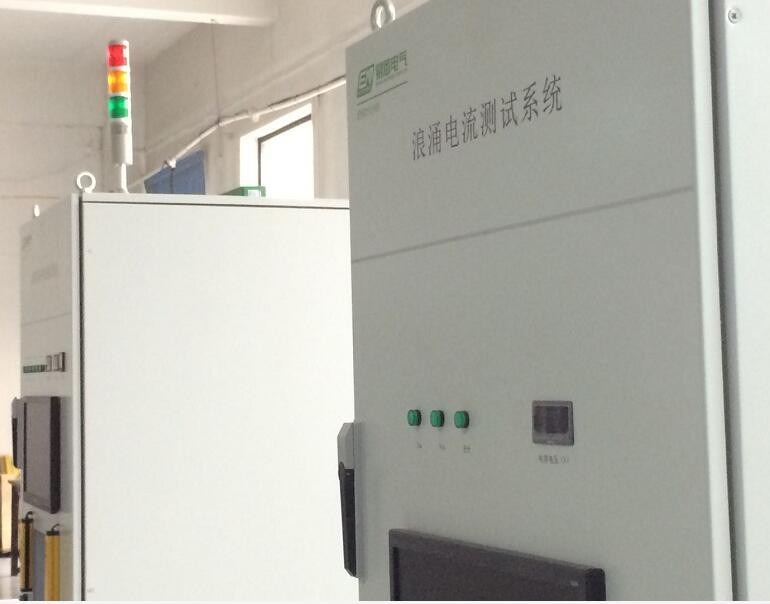

西安易恩电气ENL3010浪涌电流测试仪的测试方法符合JB/T7626-2013中的相关标准。浪涌电流测试仪，是二极管及晶闸管等相关半导体器件测试的重要检测设备，该设备具有如下特点：
1、该测试仪是一套动静态综合的测试系统，要求技术水平较高。
2、该测试系统是一套大电流、高电压的测试设备，对设备的电气性能要求高。
3、该系统是一套动静态参数的集成测试系统，因此该设备的结构设计较为复杂
4、该系统的测试控制完全采用自动控制，测试可按测试员设定的程序进行自动测试。
5、该系统采用计算机记录测试结果，并可将测试结果转化为EXCEL文件进行处理。
6、该套测试设备主要由以下几个单元组成：
a、浪涌测试单元
b、阻断参数测试单元
c、计算机控制系统
二、技术条件
2.1 环境要求：
1、环境温度：8—35℃
2、相对湿度：小于75%
3、大气压力：86Kpa—106Kpa
4、海拔高度：1000米以下
5、电网电压：AC220V±10%无严重谐波
6、电网频率：50Hz±1Hz
7、电源功率：5KW
8、供电电网功率因数：＞0.9
2.2主要技术指标：
2.2.1浪涌测试单元
a.通态不重复浪涌电流范围：100～10000A
100A～999A，分辨率2A,精度满量程的±2%
1000A～10000A,分辨率10A,精度满量程的±1%
b.浪涌电流底宽： 10ms正弦半波，偏差-0.1ms
c.浪涌电流重复时间（可设定）：
100A～999A,2S～180S
1000A～10000A,10S～180S
d.浪涌电流重复次数：1～20次，可设定
2.2.2阻断测试
a.反向电压：200V～3000V可调
b.反向电压重复频率：50Hz
c.漏电流1～100mA，分辨率1mA,精度满量程的±1%
d.可计算机设定模块测试时断态/反向峰值电压的保护电压数值及断态/反向峰值电流的保护电流的数值。
e.测试方式：手动测试方式；
三、功能概述
3.1测试范围
该套测试设备主要可测试以下参数：
通态电压测试：ITSM；阻断参数测试：VD、VR 、ID、IR
3.2计算机控制系统
计算机控制系统是该设备的中心控制单元，设备的所有工作程序，工作时序，开关的动作状态，数据的采集等均由计算机完成。
计算机采用的是研华工业控制机，机箱为610H型，具有抗电磁干扰能力强，排风量大等特点。
在计算机中，安装有美国国家仪器公司生产的数据采集卡NI6221：1块。
NIPCI6221是一块多功能的数据采集卡，具有三组数据端口，16/8个模拟量输入端口，两个模拟量输出口、两个定时器计数器。
