挤出机压力闭环控制

德国GRAEFF高温熔体压力传感器/变送器+2500型控制器

GEFRAN 2500压力控制表广泛应用于多种场合，尤其是塑料橡胶行业的挤出机和注塑机的压力自动控制，其电路和软件的设计方面侧重于过程数据的快速采集和响应（采样速率为2毫秒），因此非常适合快速变化的物理量的自动控制，比如挤出机的挤出压力的自动闭环控制。

2500压力控制器同样非常适合在不改变现有挤出机的结构的基础上，提升挤出机压力控制的品质。使之达到全自动的挤出压力的闭环控制，全面提升挤出机品质和产品品质。

A.滤网前压力检测与报警

用于检测滤网前压力，如果压力值超过设定的报警值，报警继电器动作，提示换网，以保护设备不会因为滤网堵塞造成滤网前压力过大而造成损坏。

B. 挤出机头压力检测与控制

•用于检测挤出压力。为保证挤出制品的品质，需要挤出压力控制在一定的范围内，挤出机启动时，通过调整电位器调整变频器输入从而调整主电机转速，使挤出压力上升到工艺压力值。

•在这种控制状态下，要求随时观察挤出机头压力的变化，如果挤出压力高于/低于设定值，需要调整电位计降低/增加主电机转速，从而使挤出压力维持在一定的范围内。以保证制品的质量符合要求。

•由于下料不稳定，滤网堵塞等原因各种原因会造成挤出压力波动，影响挤出制品品质，例如：当滤网逐渐发生堵塞时，挤出机头压力会逐渐下降，需要不断调整电位器增加主电机转速，以保证挤出压力稳定。这个过程需要较长的时间，直到滤网堵塞到一定程度，网前压力超过限定值，压力仪表报警提示换网，待换网动作完成后，重新启动一个生产循环。

•由于影响挤出压力的因素很多，甚至由于压力传感器质量（压力迁移）的原因，造成仪表表征的压力值变化，从而要求不断的调整主电机转速，严重制约和影响了生产效率的提高及挤出制品品质。

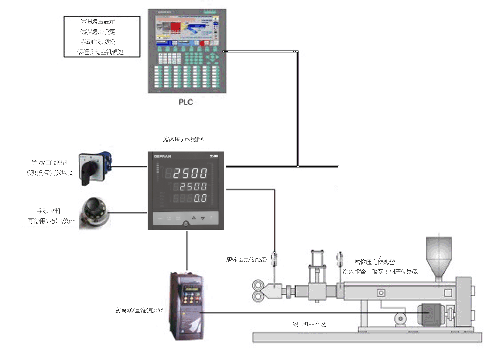

应用GEFRAN 2500型熔体压力控制表实现的挤出压力的自动控制

用于检测滤网前压力，如果压力值超过设定的报警值，报警继电器动作，提示换网动作，以保护设备不会因为滤网堵塞造成滤网前压力过大而造成损坏。

• 传感器检测挤出压力。通过2500型控制表PID运算，自动控制主电机转速，从而使挤出压力精确的控制在设定值范围内。

•挤出机启动时，将手动/自动控制切换按钮开关切换到手动状态，手动调整电位器调整变频器输入从而调整主电机转速，使挤出压力上升到设定压力值。然后切换到自动控制，依据当前压力值自动控制到设定值。

•在这种控制状态下，仪表自动检测挤出机头压力的变化，通过PID运算自动降低或者增加主电机转速，将挤出压力控制在设定的范围内。良好的PID参数可以使挤出压力精确地等同于设定值。

此时，由于下料不稳定，滤网堵塞等原因造成压力波动时，2500仪表会快速地自动调整主电机转速，保证挤出压力的稳定。比如当滤网逐渐发生堵塞时，随着挤出机头压力的逐渐下降，2500会不断增加主电机转速，保证挤出压力的稳定，直到滤网堵塞到一定程度，网前压力超过限定值，网前压力仪表报警提示换网，待换网动作完成后，重新启动一个生产循环。

应用2500可以非常方便的实现挤出压力的自动控制。使挤出机的自动化控制水平得到很大提高，从而极大的提高了生产效率和提升了挤出制品的品质。
