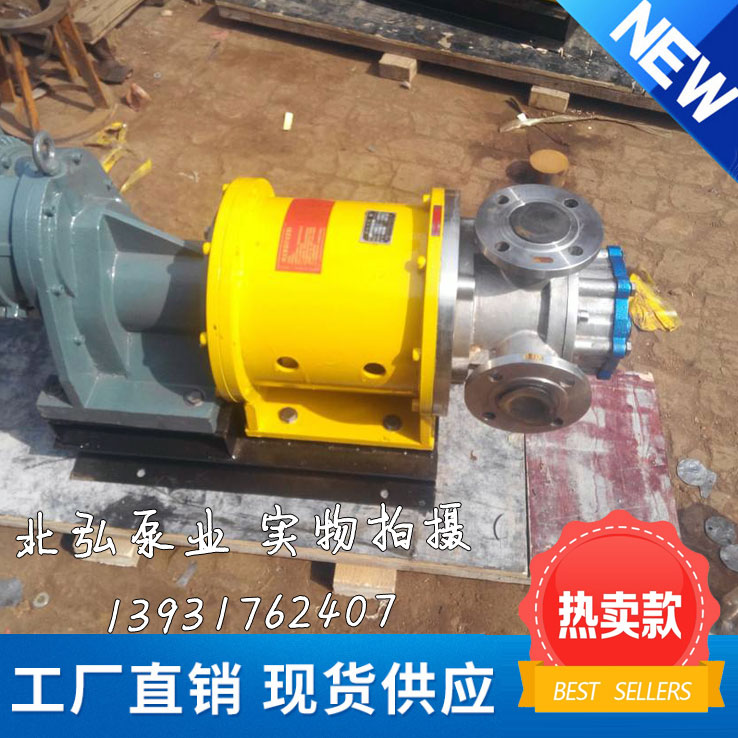

NYP不锈钢高粘度磁力泵产品说明:
特别适用高粘度稠度介质的输送,广泛应用于各种流体的输送行业,尤其对于处理粘度变化较大,范围较宽的流体输送.
有普通铸铁材质和不锈钢材质两种.

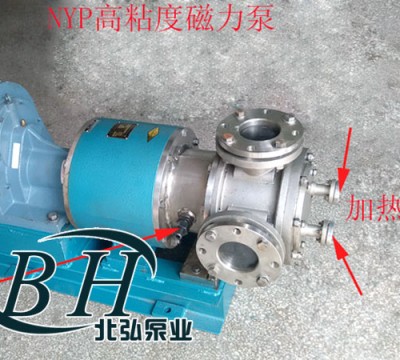

泵头部,泵壳体,密封腔部分均可以带保温夹套,根据实际需要选择需要保温的位置.
夹套与泵体铸造成一体,保温效果良好,能够避免焊接夹套产生的各种问题.
需加热时:通过热蒸汽,导热油等各种热媒通入夹套腔即可进行保温.
需冷却时:通过各种冷却液,可以保持泵体的恒温.
间隙可调:泵可以根据粘度的需要,无需拆泵即可调节齿轮间隙,达到泵在不同黏度下的工艺要求,整体轴承箱第二大优势就是,只需转动轴承箱即可实现间隙的调整,操作简单,不需拆卸泵的任何部件.
外转子带动内转子同向转动,磨损小,使用寿命长.
NYP磁力高粘度泵参数表
| 型号 |
流量 |
压力 Mpa |
吸入及排出管口径 | 必须汽蚀余量m |
效率 % |
减速方式 | ||||
|
m3/h |
L/min |
功率 KW |
转速 r/min |
减速机 | ||||||
| NYP3/1.0 | 2 | 33.3 | 1.0 | Rp11/2 | 5 | 45 | 3 | 587 | YCJ71 | |
|
NYP10/1.0 |
6 | 100 |
1.3 |
Rp2 |
45 | 7.5 | 228 | YCJ112 | ||
| 8 | 133.3 | 1.0 | Rp2 | 45 | 7.5 | 303 | YCJ100 | |||
| 10 | 166.7 | Rp2 | 51 | 7.5 | 357 | YCJ100 | ||||
| 12 | 200 | Rp2 | 54 | 7.5 | 475 | YCJ100 | ||||
|
NYP30/1.0 |
18 | 300 | ￠80 | 54 | 15 | 305 | YCJ112 | |||
| 22 | 366.7 | ￠80 | 58 | 15 | 359 | YCJ112 | ||||
| 28 | 466.7 | ￠80 | 65 | 15 | 479 | YCJ112 | ||||
| NYP50/1.0 | 50 | 833.3 | ￠150 | 52 | 37 | 128 | YCJ315 | |||
| 80 | 1333.3 | ￠150 | 58 | 45 | 208 | YCJ355 | ||||
| 100 | 1666.6 | ￠150 | 65 | 55 | 253 | YCJ355 | ||||
| NYP3/1.0 | 1.5 | 25 | Rp11/2 | 43 | 3 | 480 |
皮带轮传动 |
|||
| 2 | 33.3 | Rp11/2 | 43 | 3 | 640 | |||||
| NYP10/1.0 | 8 | 133.3 | Rp2 | 43 | 7.5 | 303 | ||||
| 10 | 166.7 | Rp2 | 49 | 7.5 | 357 | |||||
| 12 | 200 | Rp2 | 51 | 7.5 | 475 | |||||
| NYP3/1.0 | 3 | 50 | 1 | Rp11/2 | 55 | 3 | 960 |
Y132S-6 |
与电机直联 |
|
|
密封方式:磁力密封 |
||||||||||
