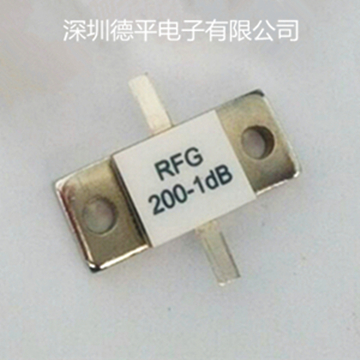

采购RFG200W大功率法兰式衰减器，高频0.5GHz法兰衰减器
一、产品特点及运用
1.1产品特点：法兰衰减器是采用高精度法兰精制而成，被广泛应用与放大器、隔离器等用于各种光纤传输运送中，产品不仅衰减精度高，而且性能稳定可靠，具有较高性能且螺旋安装简单便利。
1.2产品运用：法兰衰减器主要应用于微波通信领域，对微波信号进行衰减，实现高频时较低的驻波比。法兰衰减器被广泛运用于微波通信、数字传输，雷达、广播电视等高科技电子领域。而且对于某些产品衰减容限可能会有所不同。
二、产品参数详情
2.1型号：RFG200C100**1
2.2功率：200W
2.3衰减值：1dB-30dB
2.4衰减精度：±1dB
2.5频率：DC-0.5GHz
2.6工作温度：-55℃ ~±150 ℃
2.7贮存温度：-55℃ ~±150 ℃
2.8规格尺寸：10mm×25mm×5.8mm
2.9产地：深圳宝安
注）：产品可根据要求进行定制，详情请与我们联系！！
三、产品安装方法及试验
安装方法：将衰减器用螺钉固定在金属试验架上，引出端焊在敷铜板上，衰减器主体与敷铜板之间距离不小于1mm。
产品安装试验要点及检测
可焊性
3.1试验方法：焊槽温度为235℃±2℃，浸渍时间5S~10S，引出端浸渍度深度距衰减器1mm±0.5mm。
3.2试验后检测：衰减器引出端被浸渍的表面部分应有95%的面积覆盖上一层连续、均匀、光滑、明亮的锡焊。
引出端强度
3.3试验条件：A.沿衰减器引出端水平方向缓慢施加10N拉力，持续5S~10S。
3.4试验后检测：衰减器引出端应无机械损伤、松动和脱落。
电老化
安装方法：用螺钉，加一个弹簧垫圈将衰减器固定在铝制散热器上，衰减器与散热器之间要求接触良好（涂敷导热硅脂）；将引出端焊在敷铜板上，衰减器主体与敷铜板之间距离不小于1mm。
3.5试验前测量阻值。
3.6试验条件：直流或交流有效值按额定功率施加。
3.7试验温度：25℃±5℃。
3.8加电方式：试验期间施加连续的额定工作电压。通电期间电压应稳定在规定值的±5%以内。为了保证衰减器的功率降额，如果机箱内温度超过70℃，应加风扇冷却。
3.9试验后测量：衰减器在25℃±3℃下稳定2h~4h后，衰减器应无机械损伤，衰减值变化不超过±5%。
四、安装提示与降功耗曲线
4.1产品安装时要求保证产品底面与焊盘（外壳）之间接触良好，接地良好；
4.2焊接时，使用电烙铁功率不超过40W；
4.3法兰衰减器的引出线应保持水平搭线；
4.4在散热片上涂一层厚度为0.25mm的极薄的导热硅脂；
4.5负载承受功率随环境温度而变化,温度升高时功率呈现性递减。
