力士乐电磁阀座M-3SED6CK14/350CG205N9K4，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！

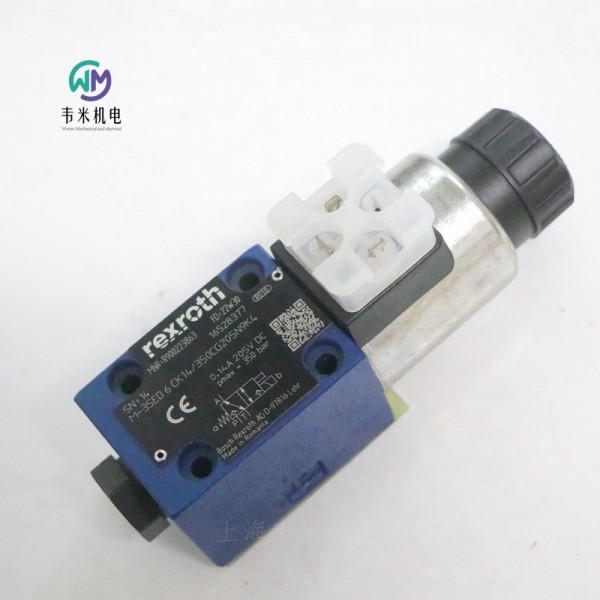

力士乐REXROTH电磁阀座R900223863
液压提升换向阀 M-3SED6CK1X/350CG205N9K4
R900223863 M-3SED6CK14/350CG205N9K4
公称尺寸 6, , 符号 CK, , 通过电磁致动
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
阀座
直接驱动
在压力下具有更长的停滞期，也能安全切换
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 MSED6
工作压力[bar] 350
流量[l/min] 25
滑阀符号 符号CK
连接类型 底板安装
大小 6.
驱动类型 电磁阀驱动
端口数 3.
切换位置数量 2.
电源电压 205伏直流电
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
符合性说明 CE–低压指令2014/35/EU
液压油 HL、HLP、HLPD、HVLP、HVLPD
密封 NBR
重量[kg]1.38
力士乐REXROTH电磁操作的二位二通、二位三通和二位四通方向座阀
M-.SED6
规格 6
组件系列 1X
大工作压力 350 bar
大流量 25 l/min
特点
电磁操作的直动式方向座阀
油口安装面符合 DIN 24340 形式 A（不带孔）
油口安装面符合 ISO 4401-03-02-0-05（带孔）
安全切换，也能够承受压力下的较长停机时间
带可拆卸线圈的湿式插脚直流线圈（若为交流电源则必须装有整流器）
电磁线圈可旋转 90°
更换线圈时，不必打开耐压密闭腔体
电气连接作为单个连接
带隐藏的手动应急控制，可选
位置感应开关（无触点）
产品说明
二位四通方向座阀
二位二通和二位三通方向座阀
M-.SED 型号的方向阀是电磁操作的直动式方向座阀。该阀控制流体的启动、停止和方向，主要由壳体、线圈、阀座和以及闭合元件组成。
手动应急操作允许在不给线圈通电的情况下切换阀。
基本原理 （二位三通方向座阀）
阀的初始位置（常开“UK”或常闭“CK”）由弹簧的布置情况决定。闭合元件后的腔体连接到油口 P，并且与油口 T 密封隔开。因此，阀门根据启动力（线圈和弹簧）进行压力补偿。
通过特殊的闭合元件，油口 P、A 和 T 可加载大工作压力 (350 bar)，并且流体可流向两个方向（请参阅符号）！
在初始位置，闭合元件由弹簧压入阀座，在阀芯位置，它由线圈 压入阀座。因此，流体被堵塞。
通过二位二通方向座阀，回油口在/关闭。
二位四通方向座阀
二位二通和二位三通方向座阀
通过二位三通方向座阀下方称为 Plus-1 板的叠加阀板，可实现二位四通方向座阀的功能。
Plus-1 板的功能
初始位置：
不操作主阀。弹簧将闭合元件保持在阀座 上。油口 P 被堵塞，油口 A 连接到油口 T。控制油路连接 A 和控制阀芯的较大区域，因而可卸载至油箱。通过 P 施加的压力会将滚珠推到阀座上。因此，P 连接到 B，并且 A 连接到 T。
过渡位置：
启动主阀后，闭合元件克服弹簧移动，并且被压入阀座。在此期间，将堵塞油口 T，而将 P、A 和 B 短暂连接在一起。
切换位置：
P 连接到 A。由于泵压力经由 A 作用在控制阀芯的较大区域上，滚珠被压入阀座。因此，B 连接到 T，P 连接到 A。Plus-1 板中的滚珠具有“阀芯正遮盖”。
注意！
当使用差动液压缸时，为避免过压，必须将液压缸的环形区域连在 A 处。
节流插件
根据主要工作条件，如果在切换过程中可能出现流量超过阀的性能限制的情况，就需要使用节流插件。
示例：
蓄能器工作，
作为先导控制阀与/先导控制液压油分流结合使用。
二位二通和二位三通方向座阀
节流插件插入到座阀的油口 P 中。
二位四通方向座阀
节流插件插入到 Plus-1 板的油口 P 中
单向阀插件
单向阀插件允许流体从 P 自由流向 A，并能够无泄漏阻止从 A 到 P 的流动。
二位二通和二位三通方向座阀
单向阀插件插入到座阀的油口 P 中。
二位四通方向座阀
单向阀插件插入到 Plus-1 板的油口 P 中。
德国力士乐REXROTH电磁阀座订货号和型号：
R900224526 M-3SED6CK13/350CG24N9K4/V
R900052392 M-3SED6CK1X/350CG24N9K4
R900223863 M-3SED6CK14/350CG205N9K4
R900206118 M-3SED6CK14/350CG220N9K4
R900052621 M-3SED6UK14/350CG24N9K4
R900052621 M-3SED6UK13/350CG24N9K4
R900208583 M-3SED6UK1X/350CG24N9K4/P
R900208583 M-3SED6UK14/350CG24N9K4/P
R900223893 M-3SED6UK14/350CG110N9K4/V
R901236806 M-3SED6UK13/350CG220N9K4/V
R900224592 M-3SED6UK13/350CG220N9K4
力士乐REXROTH液压提升换向阀M-3SED6CK1X/350CG220N9K4
R900206118 M-3SED6CK14/350CG220N9K4
公称尺寸 6, 符号 CK, 通过电磁致动, 220 VDC
液压 阀门 方向阀 换向阀 液压提升换向阀 电磁阀座
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
座阀
直动式
即使在压力下使用寿命较长的情况下仍能安全切换
连接图 ISO 4401-03-02-0-05
产品系列 M-.SED6
工作压力. [bar] 350.0
体积流量 [l/min] 25.0
活塞符号 符号 CK
连接类型 底板安装
标称尺寸 6
驱动类型 通过电磁致动
连接数 3
开关位置数 2
电源电压 220 VDC
电插头 3 芯设备插头 (2 + PE)
电气连接说明 3 芯连接器 (2 + PE)，符合 EN 175301-803 标准
符合性说明 CE - 低电压指令 2014/35/EU
UKCA - 低电压指令 SI2016/1091
液压油 HL、HLP、HLPD、HVLP、HVLPD
密封件 NBR
重量 [kg] 1.38
力士乐REXROTH密封套件
液压 阀门 电磁阀座 阀门备件 密封套件
R961000679 SED6.1X/M-2/3*
重量 [kg] 0.09
力士乐REXROTH电磁阀座R900208583
液压提升换向阀 M-3SED6UK1X/350CG24N9K4/P
R900208583 M-3SED6UK14/350CG24N9K4/P
公称尺寸 6, , 符号 UK, , 通过电磁驱动
高性能范围内的工业液压阀。根据液压符号可靠切换油流方向
阀座
直接驱动
在压力下具有更长的停滞期，也能安全切换
产品属性
连接图 ISO 4401-03-02-0-05
产品系列 MSED6
工作压力[bar] 350
流量[l/min] 25
滑阀符号 符号UK
连接类型 底板安装
大小 6.
驱动类型 电磁阀驱动
端口数 3.
切换位置数量 2.
电源电压 24伏直流电
电子连接器 3极连接器（2+PE）
电气连接说明 符合EN 175301-803的3极连接器（2+PE）
液压油 HL、HLP、HLPD、HVLP、HVLPD
密封 NBR
重量[kg] 1.42
博世力士乐的换向阀可切换流动方向，从而切换液压驱动器的运动或旋转方向。通过相应的转换符号来释放或阻塞所需线路。
力士乐REXROTH液压提升换向阀M-3SED6CK1X/350CG24N9K4
R900052392 M-3SED6CK14/350CG24N9K4
公称尺寸 6，符号 CK，电磁操作，24 V DC
高性能范围内的工业液压阀，根据液压符号可靠切换油流方向，
座阀
直动式
带隐藏式手动操作
连接图 ISO 4401-03-02-0-05
大压力 [bar] 350
大体积流量 [l/min] 25
油路机能符号 符号 CK
连接类型 板式结构
标称尺寸 6
驱动类型 带电磁操作
连接数 3
开关位置数 2
电源电压 24 VDC
电插头 3 针设备插头 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg] 1.43
博世力士乐的换向阀可切换流动方向，从而切换液压驱动器的运动或旋转方向。通过相应的转换符号来释放或阻塞所需线路。
力士乐REXROTH液压提升换向阀 M-3SED6UK1X/350CG24N9K4
R900052621 M-3SED6UK14/350CG24N9K4
公称尺寸 6，符号 UK，电磁操作，24 V DC
高性能范围内的工业液压阀，根据液压符号可靠切换油流方向，
座阀
直动式
带隐藏式手动操作
连接图 ISO 4401-03-02-0-05
大压力 [bar] 350
大体积流量 [l/min] 25
油路符号 符号 UK
连接类型 板式结构
标称尺寸 6
驱动类型 带电磁操作
连接数 3
开关位置数 2
电源电压 24 VDC
电插头 3 针设备插头 (2 + PE)
电气连接说明 3 针设备连接器 (2 + PE)，符合 EN 175301-803
液压油 HL,HLP,HLPD,HVLP,HVLPD,HFC
密封 NBR
重量 [kg]1.42
力士乐电磁阀座M-3SED6CK14/350CG205N9K4
