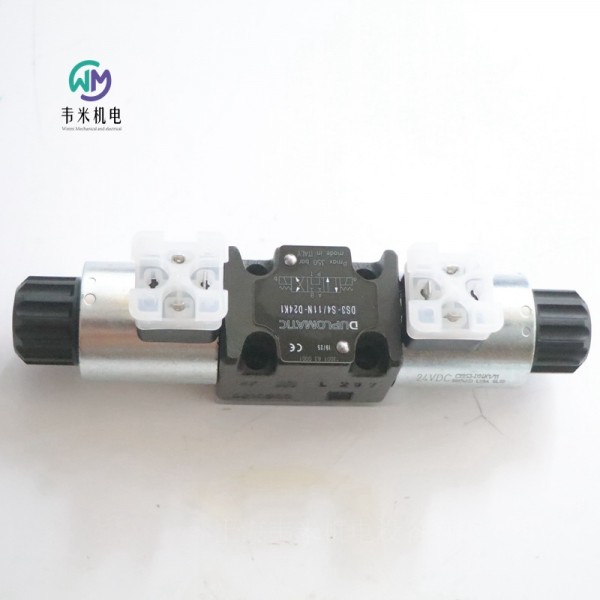

迪普马电磁阀DS3-S4/11N-D24K1，现货库存，意大利产地，上海韦米机电设备有限公司主营产品，产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！
意大利迪普马DUPLOMATIC电磁阀DS3系列
板式安装
ISO 4401-03 (CETOP 03)
高工作压力 350 bar
大流量 100 l/min
直动式底板安装方向控制阀，底板安装面符合ISO 4401(CETOP RP121H) 标准。
该阀提供三通或四通设计，可分为2位和3位，并且具有各种可互换的阀芯。
阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。采用了带有可互换线圈的湿式电磁铁。
该阀可采用直流或者交流电磁铁。直流电磁铁也可采用交流供电。但需使用带桥式整流器的插头。
DS3直流电磁铁阀还以可提供平稳换向类型。
直流电磁铁阀还可以提供锌镍镀层，确保抗盐雾能力达600小时。
除了标准的手动应急操作之外，还可提供手柄式、推进式、保护罩式以及机械制动式等各种形式。
技术参数（在温度 50°C，油液粘度36 cSt条件下测得）
流量 100l/min
环境温度范围 -20 / +50°C
油液温度范围 -20 / +80°C
油液粘度范围 10 - 400cSt
油液允许的污染等级 根据 ISO 4406:1999 等级 20/18/15
推荐油液粘度 25cSt
重量：
单线圈 1.5kg
双线圈 2kg
液压油
使用符合 ISO 6743-4标准的矿物液压油HL 或者 HM 时，使用NBR 密封 (代号 N)。对于 HFDR 油液 （磷酸酯），使用FPM 密封 （代号 V）。
当工作油温高于 80 °C 时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。
工作极限
不同阀芯机能的流量限制和工作压力之间的关系。数据测量按照 ISO 6403 标准，电磁铁工作温度为额定温度，采购电压为额定电压90%测得。并且使用了粘度为 36 cSt的矿物液压油，在温度为50 °C，过滤精度符合ISO 4406:1999 等级18/16/13条件下获取。
电气性能
电磁铁
电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。/与回油管路油液接触，保证了散热效果。
线圈通过螺纹环固定在铁芯上，可作360°旋转，以适应可用的安装空间。
直流电磁阀电流和功率消耗
采用交流电（50或者 60 Hz）供电时，需通过整流电路实现，可使用带桥式整流的“D”型插头。 但需要考虑功率极限的下降。
安装
具有弹簧对中和复位的阀可在任意方向安装； 不带弹簧，机械定位的RK型阀必须纵向轴水平安装。
阀可以通过螺钉或者螺栓安装在平面上，安装面的平面度和粗糙度等级必须等于或者高于图中所示的 值。如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。
手动应急操作
手动应急操作，保护罩
CM-DS3/11 - 用于直流电磁阀
CH-DS3/11 手柄手动应急操作(只适用于直流电磁阀)
CP-DS3/10 推进式手动应急操作(仅用于直流电磁阀)
CK-DS3/10 旋钮式手动应急操作(仅用于直流电磁阀)
CPK-DS3/10 推进式手动应急操作带机械定位(仅用于直流电磁阀)
当设定螺母拧紧且与旋钮边缘平行时，拧紧旋钮直至与阀芯接触：在这个位置，手动应急操作没有被激发，阀处于不得电状态。在调整手动应急操作后，拧紧设定螺母，以防旋钮松动。扳手：3 mm
“F”平稳换向直流电磁阀
该阀通过降低阀芯的运动速度，实现液压执行机构的平稳启动和停止。
此类阀，必须用S9阀芯代替S3阀芯。
换向时间和特性曲线受工作介质的粘度（受温度影响）影响。除此之外，换向时间还会因为阀的流量和工作压力而变化。
为了实现平稳换向的正确功能，必须确保电磁铁铁芯充满油液。为了达到这个目的，我们建议在回油管T中安装1-2bar的背压阀。
“W7”抗腐蚀型
抗腐蚀
这一类型阀的所有外露金属部分均为锌镍合金镀层，暴露在盐雾环境下时能够抵抗600小时（测试操作按照UNI EN ISO 9227标准，测试评估按照UNI EN ISO 10289标准）。
为了保护电磁铁铁芯，带护罩的手动应急操作(CM) 作为标准安装。
直流线圈
线圈表面镀锌镍处理。
WK7D线圈包含一个脉冲抑制二极管，用于切换时抵御来自电压的峰值。
在切换时，二极管显著降低绕组释放的能量，将D12线圈的电压限制到31.4V，D24线圈的电压限制到58.9 V。
油口节流插件
切换过程中，当产生的流量超出阀的性能极限，或者是回路阻尼的需要，建议安装油口节流插件用于节流。
