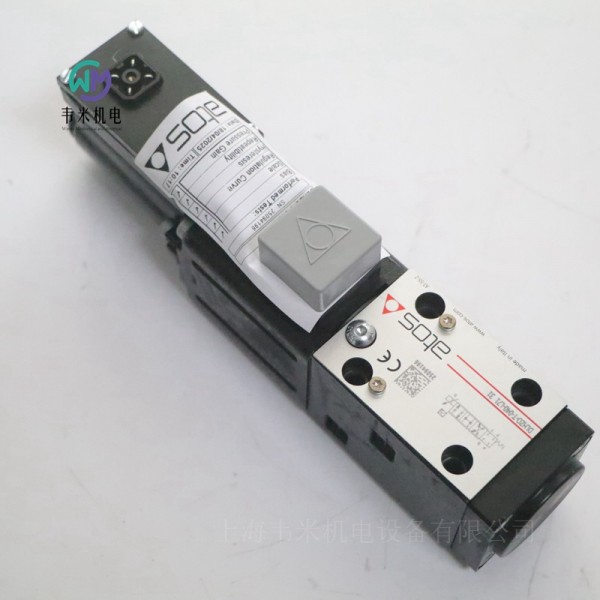

ATOS比例阀DLHZO-T-040-L71 31，意大利产地，现货库存，上海韦米机电设备有限公司主营产品；产品实拍图片，原厂原装，价格实惠；热诚欢迎新老客户咨询购买！
意大利阿托斯ATOS伺服比例换向阀
阀套结构
直动式，带LVDT传感器和阀芯零遮盖，带失电保护位
DLHZO-T，DLKZOR-T
伺服比例换向阀，直动式，带LVDT位置传感器和阀芯零遮盖，可应用于各种位置闭环控制，实现佳的性能。
比例阀和数字式分体式放大器或轴卡配合使用。
LVDT传感器和阀套结构可确保非常高的调节精度和响应灵敏度。
失电保护位可实现在电源中断的情况下阻拦执行机构移动。
阀芯调节特征:
L=线性
V=抛物线型
T=非线性,用于精细的低流量控制
D和DT=差动型，用于控制面积比为1:2的执行器
DLHZO:
规格:06通径-ISO 4401
流量:70 l/min
压力:350 bar
DLKZOR:
规格:10通径-ISO 4401
流量:160 l/min
压力:315 bar
分体式电子放大器
请在放大器订单中同样注明所连接的比例阀的完整型号
放大器型号 E-BM-TEB E-BM-TID E-BM-TES Z-BM-TEZ
类型 数字式
型式 DIN–导轨式
主要特征
安装位置 任意位置
安装面粗糙度符合ISO 4401标准 可接受的粗糙度指标:Ra≤0.8，推荐Ra 0.4 -平面度0.01/100
MTTFd值符合EN ISO 13849标准 150年，详细信息见技术样本PO07
环境温度范围
标准型= -20℃~+60℃/PE选项=-20℃~+60c /BT选项=-40℃~+60c
存储温度范围
标准型=-20℃~ +70℃/PE选项=-20℃~+70℃ /BT选项=-40℃~+70℃
表面防护 镀锌层黑色钝化
耐腐蚀性 盐雾试验(EN ISO 9227标准)>200h
遵守细则 CE认证，符合EMC指令2014/30/EU(抗干扰:EN 61000-6-2;抗磁性: EN 61000-6-3)
RoHs指令2011/65/EU，新版2015/65/EU
REACHI规则(EC)n° 1907/2006
液压特性-基于油温50°℃，ISO VG46矿物油
阀型号 DLHZO DLKZOR
压力极限[bar] P,A,B口= 350; P.A.B口=315;
T= 210(Y外泄为250)Y= 10 T=210 (Y外泄为250)Y= 10
响应时间[ms] ≤10 ≤15
滞环 ≤0.1[调节量的%]
重复精度 ±0.1[调节量的%]
温漂 在T = 40°C时，零点漂移<1%
电气特性
大功耗 30W
电磁铁大电流 DLHZO =2.6A DLKZOR =3A
20℃时线圈电阻R DLHZO= 3~3.3 DLKZOR = 2.2~2.4
绝缘等级 H级(180℃)电磁线圈表面温度必须遵守欧洲标准ISO 13732-1和EN982规范
保护等级符合DIN EN60529标准 P65带匹配插头
负载因子 连续工作(ED=*)
密封和油液
密封，推荐油液温度
NBR密封(标准型)=-20°C~+80℃，带HFC油液=-20°℃~+50℃
FKM密封(/PE选项)= -20℃~+80℃
HNBR密封(/BT选项)= -40℃~+60℃，带HFC油液= -40℃~+50℃
推荐粘度 20~100mm2/s-大允许范围15~380mm2s
油液高清洁度
正常工作 ISO4406标准，18/16/13 NAS16387级
更长寿命 ISO4406标准，16/14/1 1 NAS16385级
油液种类 适合密封类型 种类 参考标准
矿物油 NBR,FKM，HNBR HL，HLP,HLPD,HVLP,HVLPD DIN 51524
不含水抗燃油液 FKM HFDU,HFDR ISO 12922
含水抗燃油液 NBR,HNBR HFC ISO 12922
液压选项
B=电磁铁和位置传感器在A口侧。
Y =当T口压力超过210bar时选用此选项。
意大利阿托斯ATOS伺服比例换向阀订货型号
DLHZO-T-040-L31 31
DLHZO-T-040-L71 31
DLHZO-T-040-L73
DLHZO-T-040-V73 31
DLKZOR-T-140-L71
DLKZOR-T-140-L73/B
阿托斯ATOS比例减压阀带集成式压力传感器
数字型，直动式，高性能闭环控制，耐震设计
RZGO-R , RZGO-REB, RZGO-RES
滑阀型直动式数字型比例减压阀，带集成式压力传感器用于压力闭环控制。
此类阀有不同的型式可供选择：
R型，不带集成式放大器，与分体式放大器E-BM-RES配合使用，见技术样本GS203
REB型，带基本型集成式数字型放大器，模拟参考信号和USB接口用于**功能参数设置。
RES型，带全功能型集成式数字型放大器和总线通讯接口，用于设置功能参数，参考信号和实时故障诊断。
集成式数字型电子放大器根据参考信号对阀进行液压调节，出厂预调，保证阀与阀之间可互换。
规格：06通径
流量：12 l/min
压力：350 bar
综合备注
RZGO-R*型比例阀获得CE 认证标志，符合EMC 应用规范标准（如抗磁性/ 抗干扰EMC 指令和低压指令标准）。安装、接线和启动必须按照F003 部分所述步骤操作，并按照相关元件对应的安装说明来安装。
禁止使用阀的电信号（如监测信号）直接作为安全功能的驱动信号，例如用于控制机器安全元件的开/ 关，这也是欧洲标准规定的（流体系统和元件的安全要求，EN-982）。
**总线接口 - 仅对RES
**总线接口允许比例阀与机器控制单元直接通讯，对数字参考信号、诊断信号进行控制和设置功能参数。主插头仍可接受模拟型参考信号，便于调试和维护。
主要特征 - 基于油温50℃，ISO VG46矿物油
安装位置 任意位置
底板表面精度 粗糙度指标Ra0.4,平面度0.01/100（ISO 1101标准）
MTTFd值符合EN ISO 13849标准 150年
环境温度范围
R： 标准型 = -20°C ~ +70°C /BT选项 = -40℃~+60℃
REB,RES： 标准型 = -20°C ~ +60°C /BT选项 = -40℃~+60℃
存储温度范围
R： 标准型 = -20°C ~ +80°C /BT选项 = -40℃~+70℃
REB,RES： 标准型 = -20°C ~ +70°C /BT选项 = -40℃~+70℃
20°C时线圈电阻R 3 ~ 3.3Ω
电磁线圈zui大电流 2.4 A
压力传感器 E-ATR-8八输出信号=4~20mA
绝缘等级 H级(180C)电磁线圈表面发热必须遵守欧洲标准ISO 13732-1和EN982规范
保护等级符合DIN EN60529标准 IP66/67配合插头
隔热处理（仅对REB，RES) 电子器件PCB板带隔热涂层
负载因子 连续工作(ED=*)
阀通径 10 20
大调节压力[bar] 100;210;315;350
小调节压力[bar] (仅对/350)1 ; 3
A或B口压力[bar] 350
Y口压力[bar] 外控，压力为0时直接连接到油箱上
流量[l/min] 160 300
响应时间o-*阶跃信号(1)(取决于安装方式) [ms] ≤45 ≤50
滞环[压力的%] ≤0.5
线性度[压力的%] ≤1.0
重复精度[压力的%] ≤ 0.2
漂移 在T = 40°C时，零点漂移<1%
密封和油液
密封，推荐油液温度
NBR(标准型)= -20°C~+60℃，带HFC油液=-20°C ~+50°C
FKM (/PE选项)= -20°℃~+80°c
HNBR (/BT选项)= -40°C~+60°c，带HFC油液=-40°C~+50°C
推荐粘度 20~100mm2/s-大允许范围15~380mm2/s
油液清洁度 ISO 4406标准20/18/15 NAS 1638 9级，安装过滤精度为10um的进油过滤器.(B10≥75推荐值)
油液种类 适合密封类型 种类 参考标准
矿物油 NBR,FKM,HNBR |HL,HLP,HLPD,HVLP,HVLPD DIN 51524
不含水抗燃油液 FKM HFDU,HFDR ISO 12922
含水抗燃油液 NBR,HNBR HFC ISO 12922
选项/P-集成机械压力限定器
AGRCZO-*/P可提供机械压力限制器，作为对抗高压的保护。出于安全原因，出厂预调的机械压力限制器是卸载的(小压力)。
调试时，压力设定值必须稍微高于比例控制的压力调节值。按照以下步骤来设定机械压力限制器的压力:
给放大器提供大输入参考信号。系统压力将不会增大，直到机械压力限制器仍然处于卸荷状态
顺时针旋转调节螺母直到系统压力增加到一个稳定值，与大参考输入信号下压力设定值相对应
顺时针旋转调节螺母，再多旋转1或2圈，确保在比例阀工作期间，机械压力限制器仍然关闭
选项/R-集成单向阀用于流量自由反向流量
AGRCZO-*/R带单向阀,用于A→B自由反向流量
单向阀–开启压力=0.5bar
螺堵
排气孔
阀一次调试的时候必须将困在电磁铁内的空气通过螺堵①排掉，螺堵位于电磁铁后部。空气的存在会导致压力不稳定和震动。
动态响应- 4个压力PID
比例减压阀可配置4个压力PID以匹配不同的液压工况。在阀调试之前，需要通过USB接口连接Atos E-SW**配置压力PID。仅对RES型阀可选择实时配置压力PID，通过总线接口连接PLC。
压力传感器故障
为防止压力传感器的故障，需通过Atos E-SW**配置阀的参数:-切断到电磁铁的电流，调节压力将要降到小值（默认设置)
压力控制(PID1,2,3)自动从闭环切换到开环(PID4)，阀的临时操作降低调节精度。
电子放大器选项
标准型放大器配用7芯主插头
电源 24VDc电源供电，稳压电源或经过整流滤波，串联2.5A保险丝。若单相整流器，须接10Outf(4OV电容滤波;若三相整流器，须接47O0uf/40V电容滤波。
输入参考信号 模拟信号差分输入，额定范围O~+10VDc(针脚D,E)，与期望压力调节成比例
输出监测信号 模拟信号输出0~+1OVDc范围，与阀实际压力调节成比例
注释:从电子放大器通24Vpc电源启动到阀开始工作要求短为500ms 的时间。在这段时间内，到阀线圈的电流为O。
选项 /I
输入信号和监测信号为4~20mA电流信号，而不是标准的0~+10VDC。
输入信号还可通过**选择电压或电流形式，大范围分别为±10V或±20mA。
一般在机器电控单元和阀的距离较远时，或在电气信号可能受到电子干扰时采用/选项。在输入电流信号电缆断裂情况下，阀会停止工作。
选项 /Q
放大器使能需要在针脚C相对于针脚B输入24Voc电源:使能输入信号允许在不切断到电子放大器电源的情况下，可驱动电磁铁工作/(停止电磁铁工作;当阀停止工作时，放大器可保持通讯和其它的功能。这不符合紧急情况下欧盟EN13849-1(ex EN954-1)。
选项 /Z
放大器配用12芯主插头，除具有上述特性外，另外还有:
使能输入信号
放大器使能需要在针脚3 相对于针脚2输入24Vpc电源:使能输入信号允许在不切断到电子放大器电源的情况下，可驱动电磁铁工作/停止电磁铁工作;当阀停止工作时，放大器可保持通讯和其它的功能。这不符合紧急情况下欧盟EN13849-1 (ex EN954-1)。
故障输出信号
故障信号显示放大器的故障状态（电磁铁短路/未连接，4-20mA输入信号电缆断线，等等)。故障状态信号为OVoc，正常工作信号为24Vcc(针脚11对针脚2)︰故障状态不受使能信号的影响。
放大器逻辑级和通讯级电源
此选项分别给电磁铁（针脚1.2）和数字式电子回路（针脚9，10)供电，同时保持诊断激活，USB和总线通讯。每个放大器需要串联保险丝:500mA的保险丝。
可能组合选项: /IQ,/IZ
意大利ATOS阿托斯比例减压阀订货型号：
AGRCZO-REB-P-NP-10/210/IR
AGRCZO-REB-P-NP-10/350/PE 10
AGRCZO-REB-P-NP-20/315/I
意大利ATOS阿托斯比例换向阀
数字型，先导式，开环，带正遮盖阀芯
DHZO-A, DHZO-AEB,DHZO-AES
DKZOR-A, DKZOR-AEB, DKZOR-AES
直动式数字型比例阀，不带位置传感器，带正遮盖阀芯,用于开环换向控制，无压力补偿流量控制。
此类阀有不同的型式可供选择:
A型，不带集成式放大器，与分体式放大器配合使用，见2节
AEB型，带基本型集成式数字型放大器，模拟参考信号和USB接口用于**功能参数设置。
AES型，带全功能型集成式数字型放大器和总线通讯接口，用于设置功能参数，参考信号和实时故障诊断。
集成式数字型电子放大器根据参考信号对阀进行液压调节，出厂预调，保证阀与阀之间可互换。
规格:06和10通径
流量:高达75和160 l/min
压力:
350 bar (DHZO)
315 bar (DKZOR)
电子放大器阀型号
A，AEB，AES
放大器型号
模拟式
插头式E-Ml-AC-O1F
DIN 43700快插式E-BM-AC
欧板式E-ME-AC
密封接线盒式E-RP-AC
插头式E-MI-AS-IR
数字式
DIN导轨安装E-BM-AS-Ps
DIN导轨安装E-BM-AES
集成到阀上E-RI-AEB
集成到阀上E-RI-AES
综合备注
DHZO-A*，DKZOR-A*型比例阀获得CE认证标志，符合EMC应用规范标准〈如抗磁性/抗干扰EMC指令和低压指令标准)。安装、接线和启动必须按照FO03部分所述步骤操作，并按照相关元件对应的安装说明来安装。
**总线接口-仅对AES
**总线接口允许比例阀与机器控制单元直接通讯，对数字参考信号、诊断信号进行控制和设置功能参数。主插头仍可接受模拟型参考信号，便于调试和维护。
主要特征–基于油温50℃,ISO VG46矿物油
安装位置 任意位置
底板表面精度 粗糙度指标Ra0.4,平面度0.01/100 (IsO 1101标准)
MTTFd值符合EN ISO 13849标准 150年，见技术样本PO07
环境温度范围
A:标准型= -20c ~470c /BT选项=-40C ~+60 c
AEB,AES:标准型= -20°c ~+60°c /BT选项= -40C~+60c
存储温度范围
A:标准型= -20°C ~ +80°c /BT选项=-40C~+70c
AEB,AES:标准型= -20°C~ +70°C /BT选项=-40C~+70c
线圈类型 DHZO DKZOR
标准型 选项/6 选项/18 标准型 选项/6 选项/18
20°C时线圈电阻R
3 ~ 3.3Q 2~2.22 13~ 13.4o 3.8 ~4.1Q 2.2~2.4Q 12~12.5Q
电磁铁大电流
2.2A 2.75A 1A 2.6A 3.25 A 1.2A
大功耗 A= 30w AEB,AES = 50w A= 35w AEB,AES = 50w
绝缘等级 H级(180°C)电磁线圈表面发热必须遵守欧洲标准ISO 13732-1和EN982规范
保护等级符合DIN EN60529标准 IP66/67配合插头
隔热处理 电子器件PCB板带隔热涂层
负载因子 连续工作(ED=*)
阀型号
DHZO
压力限制[bar] P,A,B口= 350;T口= 210(/Y带外泄为250);Y = 10
响应时间[ms](0-*阶跃信号) ≤30
泄漏量[cm3/min] <30(p=100bar时); <135(p=350bar时)
DKZOR
压力限制[bar] P,A,B口=315;T口= 210(/Y带外泄为25O);Y = 10
响应时间[ms](0-*阶跃信号) ≤40
泄漏量[cm3/min] <80(p=100bar时); <600(p=315bar时)
滞环 ≤5[大调节量的%]
重复精度 ±1[大调节量的%]
密封和油液
密封，推荐油液温度
NBR(标准型)= -20°C~+60°℃，带HFC油液=-20°℃ ~+50°C
FKM (/PE选项)= -20°C~+80°c
HNBR (/BT选项)= -40°℃~+60℃，带HFC油液= -40°C~+50°℃
推荐粘度 20~100mm2/s-大允许范围15~380mm2/s
油液清洁度 ISO 4406标准20/18/15 NAS 1638 9级，安装过滤精度为10um的进油过滤器.(B10≥75推荐值)
油液种类 适合密封类型 种类 参考标准
矿物油 NBR,FKM，HNBR HL,HLP,HLPD,HVLP,HVLPD DIN 51524
不含水抗燃油液 FKM HFDU,HFDR ISO 12922
含水抗燃油液 NBR,HNBR HFC ISO 12922
液压选项
选项 /B
DHZO-05和DKZOR-15:电磁铁和集成式电子放大器在主级A口侧
DHZO-07和DKZOR-17:集成式电子放大器在主级A口侧
选项 /Y
外泄，建议使用在双通道场合。若T口压力超过210bar，选项/Y必须选取
A型选项
线圈电压
选项/6 当供电电流为12VDc并用Atos放大器时。
选项/18 当电子放大器为低电流输出的非Atos品牌时适用。
*手柄
此选项仅适用于DHZO-A，阀芯类型为S3,S5,D3,D5,L3,L5。
在断电情况下仍被操作运行。关于带手柄选项的DHZO-A型阀.
选项 /MO:水平手柄 选项IMV:竖直手柄
选项/BMO:A口安装水平手柄 选项/BMV:A口安装竖直手柄
以下选项用于在断电情况下，微动调节代替标准型的手动调节。
选项/N 手动微调装置
选项/NV 同/N但带手轮及刻度
AEB和AES的电子放大器选项
标准型放大器配用7芯主插头
电源 24VDc电源供电，稳压电源或经过整流滤波，串联2.5A保险丝。若单相整流器，须接10000uf/4OV电容滤波;若三相整流器，须接470Ouf/40V电容滤波。
输入参考信号 模拟信号差分输入，额定范围0~+10VDc(针脚D,E)，与期望压力调节成比例
输出监测信号 模拟信号输出与阀实际压力调节成比例(1V监测信号=1A线圈电流)
注释:从电子放大器通24Vpc电源启动到阀开始工作要求短为500ms 的时间。在这段时间内，到阀线圈的电流为0。
选项 /I
输入信号和监测信号为4~20mA电流信号，而不是标准的0~+10VDCo
输入信号还可通过**选择电压或电流形式，大范围分别为±10V或±20mA。
一般在机器电控单元和阀的距离较远时，或在电气信号可能受到电子干扰时采用/N选项。在输入电流信号电缆断裂情况下，阀会停止工作。
选项 /Q
放大器使能需要在针脚C相对于针脚B输入24VDc电源:使能输入信号允许在不切断到电子放大器电源的情况下，可驱动电磁铁工作/停止电磁铁工作;当阀停止工作时，放大器可保持通讯和其它的功能。这不符合紧急情况下欧盟EN13849-1(ex EN954-1)。
选项 /Z
放大器配用12芯主插头，除具有上述特性外，另外还有:
使能输入信号
放大器使能需要在针脚3相对于针脚2输入24Vc电源:使能输入信号允许在不切断到电子放大器电源的情况下，可驱动电磁铁工作/停止电磁铁工作;当阀停止工作时，放大器可保持通讯和其它的功能。这不符合紧急情况下欧盟EN13849-1 (ex EN954-1)。
故障输出信号
故障信号显示放大器的故障状态（电磁铁短路/未连接，4-~2OmA输入信号电缆断线，等等)。故障状态信号为OVoc，正常工作信号为24Voc(针脚11对针脚2)︰故障状态不受使能信号的影响。
放大器逻辑级和通讯级电源
此选项分别给电磁铁（针脚1,2）和数字式电子回路（针脚9，10)供电，同时保持诊断激活，USB和总线通讯。每个放大器需要串联保险丝:500mA的保险丝。
选项 /W–仅对配有压力补偿器HC-011型或KC-011型阀
需配12芯主插头，同选项/Z功能，但具备液压功率限制功能。
放大器外部模拟输入INPUT+接收流量参考信号，安装在液压系统的远程压力传感器连接到放大器的模拟输入TR。
当实际液压功率需求pxQ(TRx输入+)达到由**/设置的大功率限制(p txQ1),放大器自动减少阀的流量调节。压力反馈值越高，阀的调节流量越低.
选项 /C–仅与选项/W组合时
选项/C用于连接压力传感器输出为4~20mA电流信号，而不是标准的0~10V。输入信号可通过**选择电流和电压形式，大范围是±10V或土20mA。
可能组合选项:/IQ,/IZ,/IW,/CW和/CWI
意大利ATOS阿托斯比例换向阀：
DHZO-A-051-S3/B/18 20
DHZO-A-071-S2
DHZO-A-073-S5/18 20
DHZO-AE-073-L5 10
DHZO-AES-BP-053-L5
DHZO-AES-BP-071-L3
DHZO-AES-BP-071-L5
DHZO-AEB-NP-071-L5
DHZO-AEB-NP-073-L5/I 10
DKZOR-A-171-S3 40
DKZOR-A-173-S5 40
DKZOR-A-173-L5 40
DKZOR-A-173-L5/18
DKZOR-AEB-NP-171-L3
DKZOR-AEB-NP-173-S5
DKZOR-AEB-NP-171-S5/Q 10
DKZOR-AEB-NP-173-L5 10
DKZOR-AEB-NP-173-D5/I 10
ATOS比例阀DLHZO-T-040-L71 31
