加工铜，尤其是像T2（C1100）这样的高纯度铜带，简直是激光切割行业的“噩梦”。

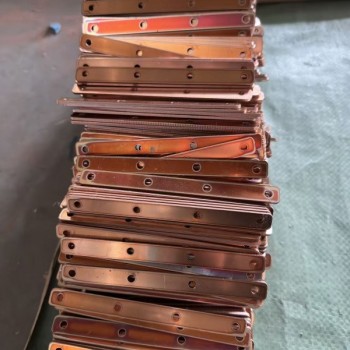

去年年底，一位新能源母线客户带来了一堆T2铜片，急于打样。我的*反应不是看图纸，而是检查我的光纤激光反射器保护装置。铜的导热速度比铝快，而且其反射率高得离谱。如果用切割碳钢同样的逻辑来解决，激光就像用手电筒照镜子一样。能量全部反弹回来，木板没有被击穿，激光头先行攻击。
紫铜：能“反击”激光的怪人
T2铜的导电率可以达到98%以上，这意味着它的电子非常活跃。当激光击中它时，大部分能量都会被它作为“入侵者”反射出去。
我亲眼看到一些同事努力加大力度，切铜有力。结果是电源充足但反射直接烧毁光纤端部。因此，现在切割T2铜时，我们往往不敢使用普通的小功率连续照明。请务必使用具有高抗反射保护和冗余电源的激光器。例如，如果您切割 2 毫米的铜，则可能无法使用与切割 4 毫米不锈钢相同的功率进行一致的切割。
0.1mm 至 3.0mm：由紫铜带切割而成的“平衡梁”
铜带通常很软，特别是在退火状态（M状态）下，像面条一样。
*细条（0.1mm-0.5mm）： 此厚度zui耐热。铜导热太快。如果激光头移动得较慢，切割边缘就不会是直的，而是会熔化成弧形。我尝试了很多次，zui好的方法是使用高气压。使用超细喷嘴可zui大限度地提高*空气流量。当激光发射时，气流立即吹走熔化的液滴，而没有机会将热量传递到侧面。 *中等厚度的胶带（1.0mm-3.0mm）： 1.0mm以上，反射问题zui严重。要切割这个厚度，我们必须调整一个叫做“变频脉冲”的参数。简单来说，激光发射出每一束光，每束光的功率都极高，足以穿透铜，但持续时间很短，不会产生太多的反射热量。
为什么铜片的边缘是黑色的？
这是很多人的共同问题。铜受热后会迅速氧化，表面形成一层深色的氧化铜。
我曾经有一个客户做高频开关配件，要求切口是原来的铜色。我无奈地用压力和氧气进行切割，但伤口却像一块黑色的木炭，又被放回原处。然后我一咬牙，换成了高纯氮气，纯度为6到9，压力有20多公斤。即使被剪掉后它仍然存在有点黄污渍，但至少没有擦不掉的黑灰。这是一个成本问题。氮气比电贵很多，但如果你真注重质量，是省不了qian的。
常见问题：T2铜加工的真相
问：T2 和 C1100 有什么区别？处理上有什么区别吗？ A：其实标准不一样，但都是一样的。但说实话，一些小厂的材料杂质很多，因为反光不强，切割起来比较容易。纯度越高，服务越困难。
问：铜切割的精度有多高？ 答：只要板子平整0.1mm以内就没有问题。但如果你的铜带是直接卷起来剪的，没有压平的话，尺寸就会随机。
问：可以切厚一点吗？例如：10 毫米。 答：可以切，但是切口就像被狗牙咬一样，而且坡度很陡。如果铜超过5mm，我通常会建议客户水切割或线切割，激光切割会很花qian。
无论如何，铜加工是一项昂贵且劳动密集型的事业。如果追求zui佳的导电性和外观，就必须接受成本。我已经在这里概述了计划，这取决于你。
