一、概述
绝缘电阻表（兆欧表）是国家强制检定计量器具，其检定规程为JJG622-97。检定的主要标准器为高压高阻箱和高压电压表。

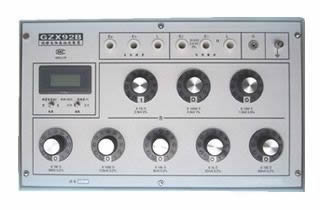

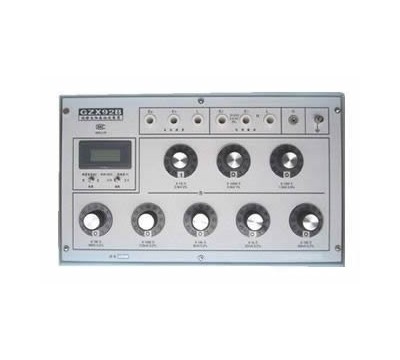

本装置含高压高阻箱和直流高压数字电压表，其中的高压高阻箱的测量上限为20GΩ，标称工作电压为2.5kV，最高工作电压为3kV。
该装置设计有独立的泄漏屏蔽端钮，在测量过程中无明显不稳定及短路、开路现象。
本装置的部件选用获得专利的滚动式高压开关，使用10万次后接触电阻仍可满足检定规程的要求。其具有较长的技术寿命和机械寿命。其中的直流高压数字电压表，标称电压为3kV，最高测量电压为3.5kV，输入阻抗为10GΩ，并能测量开路电压和峰值电压，满足检定规程对高压表的要求。
二、主要技术参数
1. 电阻输出（高压高阻箱）部分
1.1 高压高阻箱的准确度等级及工作电压（电流）
阻值Ω | 10G | ×1G | ×100M | ×10M | ×1M |
准确度等级 | 2 | 2 | 1 | 0．5 | 0．2 |
标称电压V | 2500 | 2500 | 2500 | 1500 | 800 |
阻值Ω | ×100k | ×10k | ×1k | ×100 |
准确度等级 | 0.2 | 0.2 | 0.2 | 0.2 |
标称电流mA | 0．8 | 8 | 20 | 50 |
1.2 调节范围：100Ω～20GΩ
1.3 使用环境条件
1.3.1 参考温度范围：20～25℃
1.3.2 标称使用温度范围：18～28℃
1.3.3 参考湿度范围：40～60%
1.3.4 标称使用湿度范围：25～75%
1.4 变差极限：在参考条件下，由单一影响量发生变化所引起的变差
影响量别 | 标称使用范围 | 允许的变差 |
环境温度 | 18～28℃ | a/2 % |
相对湿度 | 25～75% | ≤10GΩ a/2 % ＞10GΩ a% |
工作电压 | （1～1/5）标称电压 | ≤10GΩ a/2 % ＞10GΩ a% |
★ a 为高压高阻箱电阻盘准确度等级。
1.5 绝缘电阻：高压高阻箱的电路与电路无电气连接的任何其它外部金属间的绝缘电阻，在标称电压下测得的电阻值不小于5TΩ。
1.6 绝缘强度：高压高阻箱的电路与测试用参考接地点之间，应能承受频率为45～65Hz的实际正弦交流电压6kV并历时1min的试验，而不出现击穿与飞弧现象。
1.7 高压高阻箱输出端的残余电阻应＜0.5Ω，其变差＜0.05Ω
1.8 外形尺寸：442mm×270mm×145mm
1.9 重量：5kg
2. 电压测量（直流高压数字电压表）部分
2.1 测量范围：0～3000V
2.2 分辨率：1V
2.3 准确度：±（1%读数±1个字）
2.4 读数稳定性：≤±1个字
2.5 输入电阻：10GΩ
2.6 显示：以数码管显示测试结果
2.7 极性：自动显示。测量正电压时无极性符号显示；测量负电压时显示 “—” 号。
2.8 测量速度：约2.5次/秒
