1.产品概述

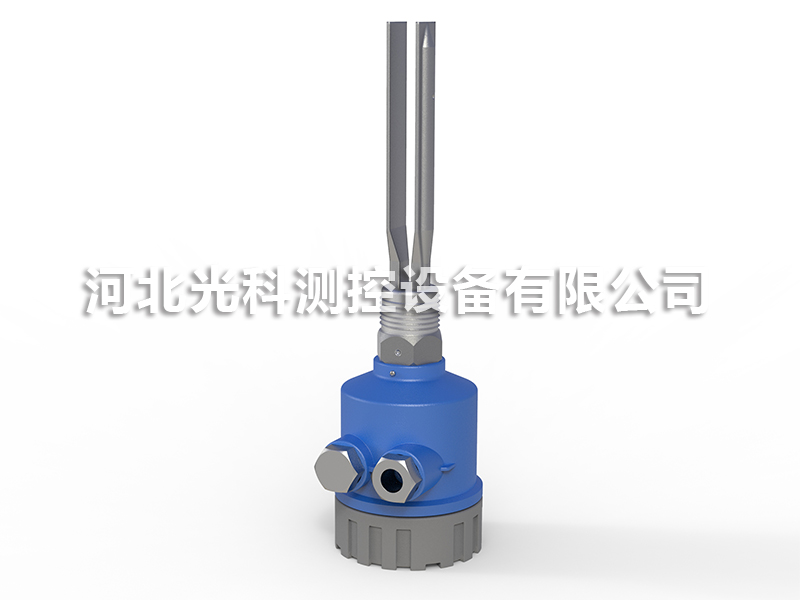

GKYWG-66音叉液位开关是一种高稳定性、方便安装的液位开关音叉由压电晶体激励产生振动，当音叉被液体或固体浸没时振动频率发生变化，这个频率变化由电子线路检测出来并输出一个开关量，用做料仓和管道等工况下的料位报警和联锁控制。音叉液位开关的结构及原理特性使其能够取代任何机理的液位开关，它理想的稳定性可广泛应用于石化、冶金、轻工、建材等行业中。
音叉液位开关分类：
经济型音叉液位开关
高精度型音叉液位开关
高压型音叉液位开关
（4-20MA信号)音叉液位开关
总线485型音叉液位开关
可选供电型音叉液位开关
双供电型音叉液位开关
2.技术参数
●电源电压：AC220V或DC24V
●防爆标志：Exd‖BT4
●工作温度：-40~70℃
●工作压力：小于2MPa
●介质密度：最低06g/cm3
●响应时间：约0.5秒
●输出方式：SPDT继电器(单刀双掷)(AC220V/GADC30V/6A)
●输出延时：0.5~60秒可调
●灵敏度：可设置10级
●功耗：小于0.5W
●电气接口：M20*1.5
●过程连接：NPT1"螺纹安装法兰安装(可选
●外壳防护：IP66
●线制：四线制(屏蔽电缆4×1.5mm2)
●稳定性：软硬件仪表数据毎秒校验30次具有理想的稳定性。
●防雷：仪表具有防雷功能不用再次安装浪涌保护器
3.产品特点
●适应性强：被测物料不同参数、密度对测量均不产生影响。结垢、搅动、湍流、气泡、振动、中等粘度、高温、高压等恶劣条件对检测也无影响。
●免于维护：由于音叉液位开关的检测过程由电子电路完成，无活动部件，所以一经安装投运便不需要维护。
●不需调校：由于音叉液位开关的检测不受被测介质介电常数及密度的影响，所以无论测量何种液体都不需现场调校。
●防爆场所：产品经过防爆认证，可用在石油化工等行业。
4.仪表安装
罐体上不同的安装形式。满足现场多种复杂工况条件，当油罐不方便在侧面开孔时可以采取顶装(在油罐的顶部安装，安装位置选择应避开进料口物料冲击的位置，也可安装在管道上防止泵的无料运行。
5.电气连接
●音叉开关接线：图3中1和2接线端为电源接线，仪表选型时24V和220AC可选，3和4为常闭接线端，4和5为常开接线端。
●高低位报警设置：高低位报警可在现场由安装在电子单元上的高低位报警选择跳块进行设置。在左侧时为高位报警，在右侧时为低位报警(出厂时一般设为高位报警，也可以改变输出接线)。
●高位报警：当物料淹没传感器中心端时(或仪表出现故障时)，发出高位报警信号(跳块位置如图4右图所示)。
●低位报警：当物料低于传感器中心端时(或仪表出现故障时】，发出低位报警信号(跳块位置如图4左图所示)。
●打开仪表外壳上盖，内有接线端子、拨动开关、发光二极管LED，灵敏度调节钮。灵敏度调节钮顺时针旋转，灵敏度降低；逆时针旋转，灵敏度増高。通常岀厂时已标好无需调校，对于高粘度液体介质，一般调低灵敏度。
●测试一般调至高位报警，将音叉液位开关接上电源，灯亮将其提起后垂直插入水中，插入深度应大于25mm，此时输出指示灯点灭；再将音叉提起离开水面，输出指示灯变亮，说明仪表工作正常。
6.仪表选型
