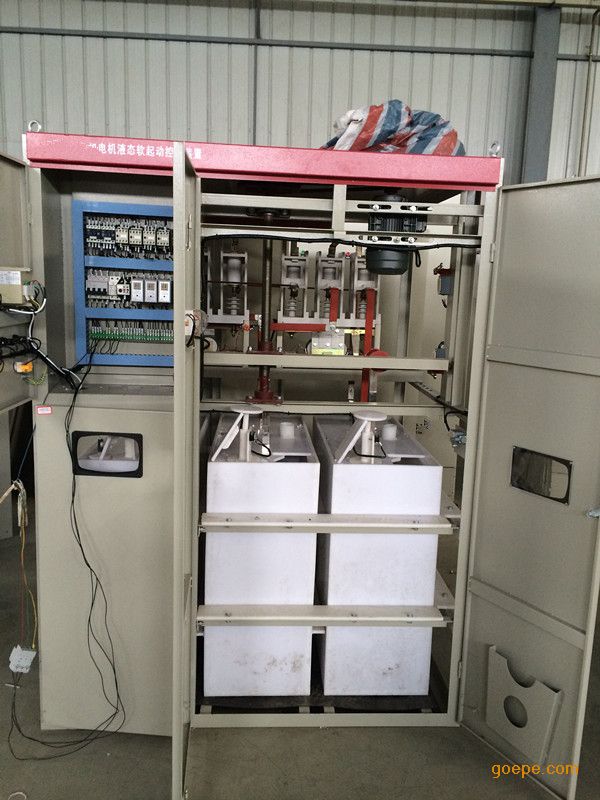

破碎机专用水电阻启动柜，
、安装调试:
1、安装就位
GYYQ系列水电阻启动柜须有我公司技术人员现场指导安装调试,用户在我方人员到达之前须做好以下工作。
⑴、将水电阻启动柜设备就位,将设备放在控制室内,用地脚固定。
⑵、准备好所需电缆，其中三角型接法需三芯电缆两根，分别从一次主开关两端接到起动器,其线径应能承受电机定子的额定电流，星型接法的电机只需一根电缆，从电机星点连到起动器，压好电缆接头
⑶、准备好三相四线电缆一根,截面积为2.5～4mm2铜芯电缆。比好长度压好接头,并接入GYYQ起动柜接线端子排上。
⑷、准备好截面积为1～2.5mm2铜芯电缆若干卷,按照使用说明书上的参考图连接好GYYQ柜与其它控制柜的连锁线。
● 水电阻启动柜安装前，首先应确保安装基础符合《建筑电气安装工程质量检查评定标准》GBJ303-88的要求，并参见柜体安装基础完成基础施工。
水电阻启动柜拆箱后，应首先保管好随机文件资料，并根据装箱单检查随机备件、附件是否齐全，并作好相关记录，然后检查有没有明显的损坏。如没有问题，可采取垂直吊装的方式实施就位。
2、电气检查及安装
通电前应仔细对软起动装置上主回路元件进行检查。具体方法请参阅相关的技术条件。
柜内工作接地和保护接地应连接牢固、保持良好的电流边疆性，接地母线在适当的地方与建筑预设的接地网相连，确保人身及设备安全。
● 电气接线及部件组装请依据随机文件资料中提供的有关图纸认真进行。
所有单机调试必须保证在一次回路断电的情况下进行！正式通电前，必须确认传动机构的运行方向正确，确认（调整传动电机运动方向）的方法如下：接通控制电源，脱机运行时传动机构应自动复位（上升），可通过操作电气室门上的按钮使机构升降，确保手动试车时极板下降，手动复位时极板上升。
.
3、水电阻启动柜的调配：
● 首先将装置动极板调至备妥状态（上限位置）；
打开电阻箱盖板，向箱内注入清洁的自来水至液位线以下约20mm处;
● 将电液粉按照说明书所述的配置方法,用热水溶解后注入电阻箱内。
● 电阻配置完成后应确保电阻箱的电液至液位线处，且液位状态正常；
4、联机通电前的检查
● 联机通电前应用干布将电阻箱四周擦净，再用2500V兆欧表检测确保三相对地及相间绝缘。
● 联机通电前需手动模拟试机2～3次，电气动作、信号指示均正常后，再与开关柜联机调试空动作，反复试验正常后，方可联机通电试机。
5、装置在起动及运行中，除应遵守有关规程外，还应注意以下问题：
⑴、操作程序
● 虽然装置设计有保护开关柜各部分操作程序正确的联锁，但是操作人员对装置各部分的投入应按相关操作规程和技术文件的要求进行，不得随意操作。否则，容易造成设备损坏，甚至引起事故。
● 装置的检修应按有关断电检修的规程要求进行，确保人身及设备安全。建议用⑵、户特别注意以下几点：
● 定期（每月）检查液位是否正常，若液位太低应及时添加清水：在加清水时应避免水珠飞溅，并用干燥、洁净的棉纱将电阻箱体表面擦干，确保绝缘强度。
● 定期（每季）进行传动机构检测、维护、检修或更换上、下限位开关。
● 定期（3～5年）更换电液，同时清洗极板和箱体：先用稀盐酸，清洗极板上的氧化物，然后再用清水洗净，极板在取出和置入时避免撞击以免损坏箱体。
● 定期（每年）检修设备的绝缘情况，确保设备的安全。
● 所有检验、检修操作必须在断电确认情况下进行
