长春ATLING内置油缸中心架-密封防切屑设计：
AS6–AS8
AS6：30–255
AS7：45–320
AS8：85–360
核心特点：固定支架,适配第三方孔型,极小安 装空间,密封防切屑
适配场景：超紧凑机床、小孔径工件定位,兼容非 Atling 安 装孔位
- AS6I：30–255 mm
- AS7I：45–320 mm
- AS8I：85–360 mm
> 油压范围：20～70 bar；定心精度 0.06mm,重复定位 5μm；夹持力、滚轮规格和同规格 AXI 一致

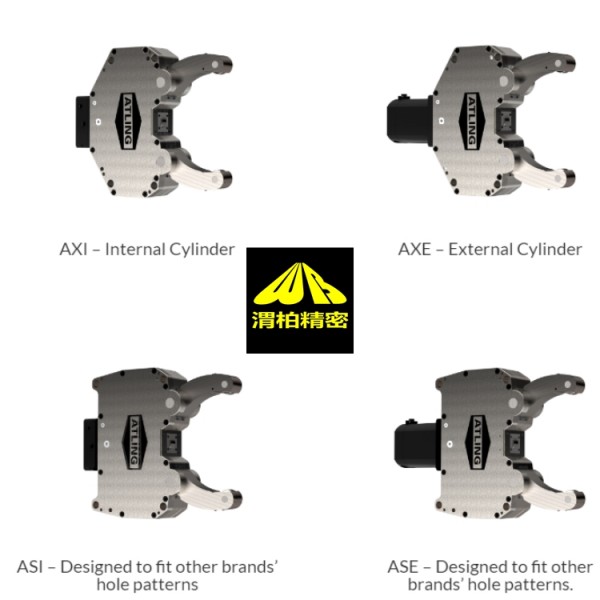

瑞典ATLING内置油缸中心架选型：
确认工件直径,匹配对应夹持范围（如 20–200 mm 选 AX5I）。
评估安 装空间：尾座侧空间小→选 AXI；超紧凑或第三方孔型→选 ASI。
确认机床接口：SLU 标准→AXI；非标准→ASI。
工况匹配：高速 / 磨削→核对滚轮速度；重载→提升工作压力至 30–40 bar。

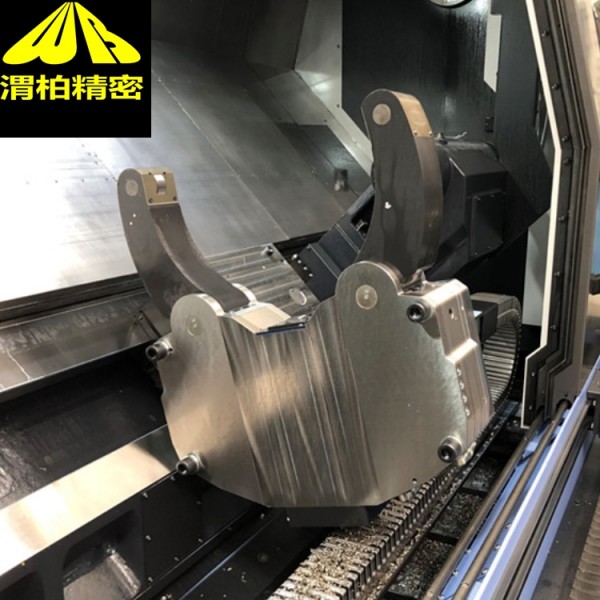

瑞典ATLING内置油缸中心架安 装与调试
按 SLU 孔位固定,校正与主轴同轴,预调压轮与工件留 0.5–1 mm 间隙,液压夹紧自动贴合。
液压压力按工件材质 / 直径设定,联动 CNC 时匹配 M 代码控制夹紧 / 松开时序。
连接冷却、润滑与水冲洗系统,确保密封与清洁。

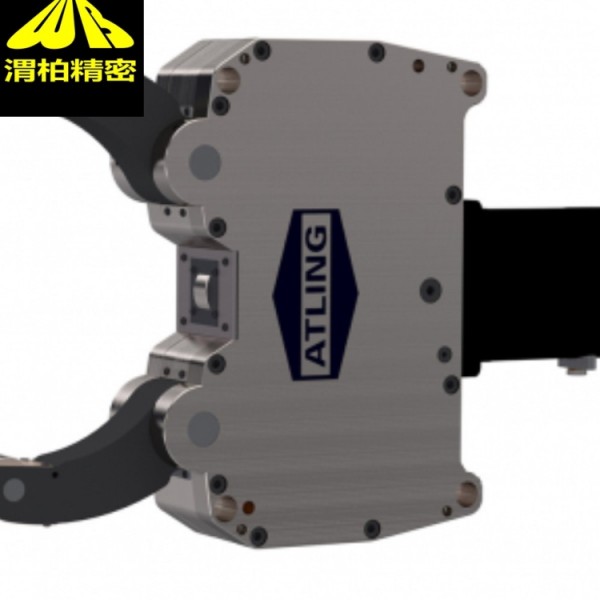

瑞典ATLING内置油缸中心架AXI优势：
1. 整机宽度更小,避让更好
取消侧边油缸,侧向占用空间大幅缩减,刀塔移动、换刀不容易撞中心架,是斜轨车床主流选型。
2. 管线简洁、不易干涉
液压油口集中在本体,没有外置油缸的油管悬空,适合自动化、机器人上下料。
3. 可后期改造升级
同规格 AXE 外置油缸中心架,原厂支持改造为 AXI 内置油缸版本,也可以后期加装摆开臂（上臂 U / 下臂 L / 双臂 B）,加装后夹持范围不变
4. 标配臂内冷却流道
冷却液直通滚轮接触位置,冷却滚轮、冲屑,抑制颤振、延长滚轮寿命；带密封防尘结构。
5. 安 全保压设计
内置单向阀 ＋ 过载安 全阀,断油后夹紧力不会快速释放；可加装接近开关输出夹紧 / 松开信号给 NC 系统。
6. 可选 ZPC 零点定位底座
快拆快装,重复定位精度 2.5μm,换产不用重新找正,适合多品种自动化产线
