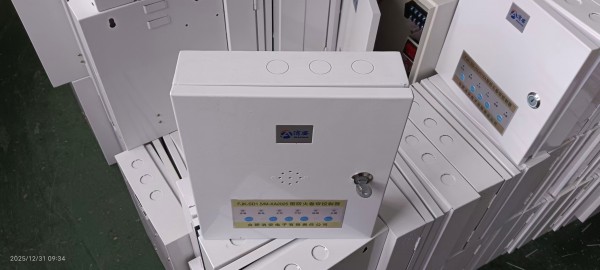

FJK-SD1.5/M-XA2025 型防火卷帘控制器使用说明书

一、 概述

合肥消安电子有限责任公司是一家*从事消防电子产品的开发、研制、生产的高新技术企业，自主研发的 FJK-SD1.5/M-XA2025型防火卷帘控制器是根据*标准GB 14102.3—2024生产，可广泛应用于控制各类工业建筑、民用建筑及公共建筑中需要防火分割和疏散通道上的各类防火卷帘门。具有结构简单、安装调试方便、可靠性高、抗干扰能力强等优点。

二、 主要功能及技术参数

1、 为与其相连且要求其供电的部件供电。

2、 能直接接烟、温感探测器或消防联动报警信号，控制防火电机实施开启和关闭。并向消防控制中心反馈门位信号、火警和故障报警信号。

3、具有自检、消音、复位和自动逃生功能（需配本公司手盒）。

4、具有缺相、过流、过载保护功能和相序检测、自动换相功能。

5、具有电池、烟、温感掉线故障报警功能，但不影响卷帘门的正常运行。

6、具防正、反卷超限位自动停止并故障报警；避免继续运行发生事故。

7、在主电源掉电或缺相有火警发生时，备用电源自动启动速放控制装置，使卷帘靠自重下降以防止火灾蔓延，此功能下有应急逃生功能。

8、控制器具备以下检测功能

a)控制器的主电源掉电（控制器主电指示灯熄灭）。

b)当卷门机采用三相电源时.电源缺相（控制器主电指示灯闪烁或熄灭）。

c)备用电源与充电器之间的连接线断路或短路（控制器备电指示灯熄灭）。

d)备用电源故障（控制器备电指示灯熄灭或闪烁）。

e)控制器与速放控制装置间连接线断线.短路（控制器主板刹车故障指示灯亮起）

f)火灾探测器组故障(如连接)      （控制器主板烟、温感故障指示灯亮起）

j)防火卷帘正卷或反卷.（控制器主板超限故障指示灯亮起）

h)卷门机掉线（控制器主板电机故障指示灯亮起）

9、技术参数及安装尺寸：

a) 环境温度: －10～+55℃；相对湿度≤95%；大气压力: 86～106kPa

b)   控制器控制的卷门机功率：1.5kW，额定电压 AC380V/50HZ。

c)   备用电源电压：DC12V（锂电）

d)   安装尺寸：280mmx240mmx70mm

三、接线说明

四位接线端子接外来三相 380V 火线和外来零线

CZ1 强电端子说明：

A/B－B/A－C 位端子接卷门电动机（三相电源输出）。

－ + 位端子接电机刹车（输出约 DC220V）

CZ2 端子说明：     CZ3 端子说明：

      1 按钮盒公共端         9  消防中心有源公共端，消防 24V 负极

2 手控盒下行键         10 消防中心有源半降，消防 24V 启动正极

3 手控盒停止键         11 消防中心有源全降，消防 24V 启动正极

4 手控盒上行键         12  GND( 备用)

5                  LED 接口             13 消防中心开关启动，全降（可用于温感负极接口

6 电机上限位           14 消防中心开关启动，半降（可用于烟感负极接口）

7 电机限位公共端       15 消防中心开关启动，公共端（可用于烟、温感的公共端正极接口）

8 电机下限位

CZ4 端子说明：

01-01火警反馈       02-02故障反馈        03-03下位反馈       04-04中位反馈

 05-05上位反馈

三、 调试、设置方法

仔细检查接线正确无误后，方可进行整机调试。

1、将控制器的主电源开关合上后，如一切正常，面板主、备电源指示灯亮，其他指示灯灭，如果有故障音、故障指示灯亮，应检查三项电源是否缺项、电机刹车是否掉线或短路、电池和烟、温感探测器掉线，解决故障后方可进行下面操作。

2、消防设置：

  确定上行键和下行键运行与卷帘门方向一致，如果不一致可以拨动拨码开关1号调整运行方向，并且卷帘运行至上限位和下限位能自行停止，保证基本功能正常。

①防火分隔：（一步降）

控制器出厂时已默认为防火分隔（即一步降）状态，拨码开关的 2、3 码在上。

②疏散通道设置：（二步降）

控制器出厂时 2、3 码在上，开始设置时将3号拨码拨下来，此时卷帘如果不在上限位置，将会自动上行至上限位置，按“下行”键使卷帘一次性下行至离地面1.8米再按“停止”键停止运行，然后再按“下行”键使卷帘继续下行至下限位置，此时卷帘会自动上行至上限位置，上升至上限位后约5秒自动启动备电打开电机刹车靠卷帘自重下行至离地面1.8米，按“停止”键使卷帘停止运行，卷帘将再次自动回到上限位置停止，此时再将拨码开关2号拨下来，完成疏散通道的设置。

注：如需重新设置疏散通道（二步降），把拨码开关的第 2、3 码拨上去，按“复位”键后重复第②步。

四、控制器检测功能的投入与退出

设置隐藏功能的投入与退出，设置完成后注意将拨码拨至原位。（即 2、3 码全在上或者全在下）。

①电池掉线与欠压和充电器短路：

将拨码状态拨至 2 码在下、3 码在上，开始设置隐藏功能，按 10 秒“上行”键，一声长响提示音退出检测，一声短响提示音投入检测，设置完成后将拨码拨至原位即可（即 2、3 码全在上或者全在下），可重复。

②烟温感掉线：

将拨码状态拨至 2 码在下、3 码在上，开始设置隐藏功能，按 10 秒“消音”键，一声长响提示音投入检测，一声短响提示音退出检测，设置完成后将拨码拨至原位即可（即 2、3 码全在上或者全在下），可重复。

③火警信号的点动与持续信号切换：

将拨码状态拨至 2 码在下、3 码在上，开始设置隐藏功能，按 10 秒“下行”键，一声长响提示音切换至点动信号启动，一声短响提示音换至持续信号启动，设置完成后将拨码拨至原位即可（即 2、3 码全在上或者全在下），可重复。

④火警反馈（喷淋）启动位置设置：

将拨码状态拨至 2 码在下、3 码在上，开始设置隐藏功能

按 10 秒“上行”键加“自检”键，一声长响提示音上限位启动（出厂时已默认上限位状态）。

按 10 秒“停止”键加“自检”键，一声长响提示音中限位启动。

按 10 秒“下行”键加“自检”键，一声长响提示音下限位启动。

设置完成后将拨码拨至原位即可，（即 2、3 码全在上或者全在下），可重复。

⑤二步降（疏散通道）中停去除：

将拨码状态拨至 2 码在下、3 码在上，开始设置隐藏功能，按 10 秒“自检”键， 一声长响提示音去除中停，一声短响提示音中停延时，设置完成后将拨码拨至原位即可（即 2、3 码全在上或者全在下），可重复。

⑥刹车掉线与短路：

将拨码状态拨至 2 码在下、3 码在上，开始设置隐藏功能，按 10 秒“停止”键， 一声长响提示音投入检测，一声短响提示退出检测，设置完成后将拨码拨至原位即可（即 2、3 码全在上或者全在下），可重复。

⑦电机掉线与缺相：

将拨码状态拨至 2 码在下、3 码在上，开始设置隐藏功能，按 10 秒“消音”键 加“自检”键，一声长响提示音投入检测，一声短响提示音退出检测，设置完成后将拨码拨至原位即可（即 2、3 码全在上或者全在下），可重复。

⑧备电时卷门下行时间调节：

卷门在上限位时，关闭主电，然后将拨码状态拨至 2 码在上、3 码在下，按 10 秒“自检”键后有一声提示音、然后按“下行”键，按住“下行”键持续几秒卷帘门下行几秒，放手停止，再按住“自检”键10 秒一声提示音储存更改。此时备电卷门下行时间间隔为按“下行”键时间，设置完成后将拨码拨至原位即可（即 2、3 码全在上或者全在下），出厂时默认运行 3 秒间歇 1 秒。

⑨关闭超限故障:

将拨码开关拨至 2 码在下、3 码在上，长按主板上的复位键约 10 秒，一声提示音响起，然后将拨码拨至原位即可（既 2、3 码全在上或者全在下）。
